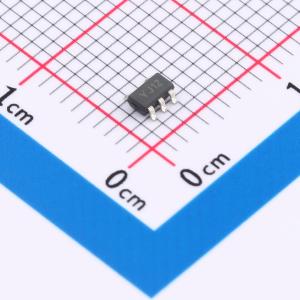

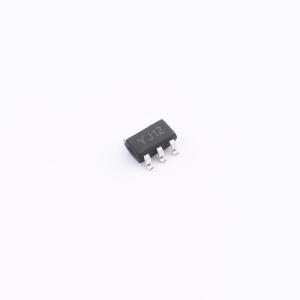

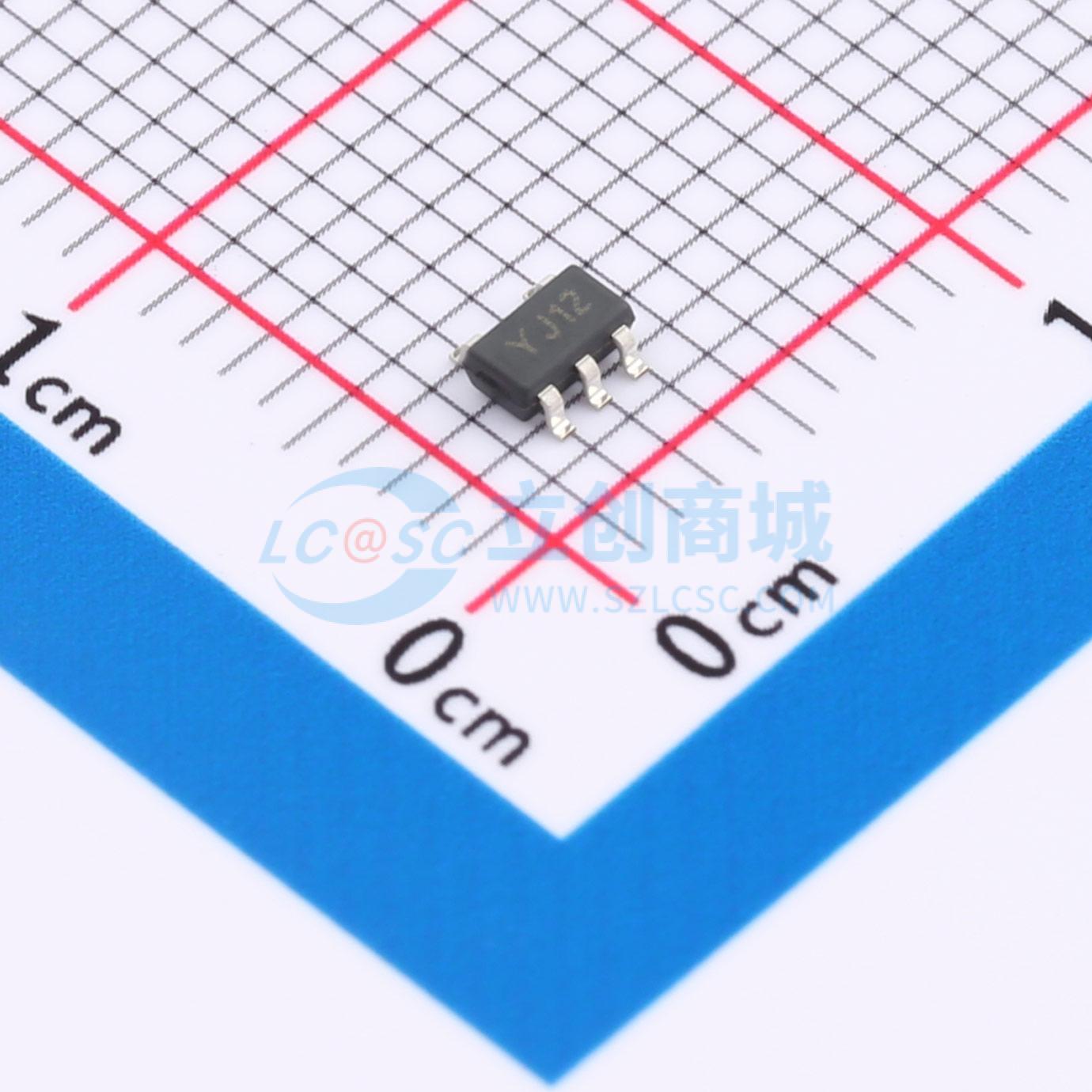

SGM2019-1.2YN5G/TR

1.2V 300mA 5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 输出类型：固定最大输入电压：5.5V 输出电压：1.2V 最大输出电流：300mA 电源纹波抑制比(PSRR)：74dB@(1kHz) 输出极性：正极
品牌名称: JSMSEMI(杰盛微)
商品型号: SGM2019-1.2YN5G/TR
商品编号: C22447125
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

SGM2019 - 1.2Y N5G/TR系列是一组低压差（LDO）稳压器，具有输入电压范围宽（1.2V至5.5V）、压差低、功耗低和封装小型化等优点。仅2μA的静态电流使这些器件非常适合为电池供电的常开系统供电，这类系统需要极低的待机功耗以延长使用寿命。通过选择带EN引脚的器件并将其拉低，可选择进入关断模式。在此模式下，关断电流可低至仅10nA（典型值）。SGM2019 - 1.2Y N5G/TR系列线性稳压器在1.2V至5.5V的宽输入范围和整个输出负载电流范围（0mA至300mA）内，使用陶瓷输出电容时能保持稳定。

商品特性

无负载时地电流为2μA
输出精度为±2%
输出电流为300mA
关断电流为10nA（可选）
宽工作输入电压范围：1.2V至5.5V
压差：在300mA/输出电压3.3V时为0.16V
支持固定输出电压0.8V、0.9V、1.2V、1.5V、1.6V、1.8V、2.5V、2.8V、3.0V、3.3V
可根据特定应用调整输出电压
使用陶瓷或钽电容时稳定
限流保护
过温保护
提供SOT - 23 - 3、SOT - 23 - 5、DFN - 4L 1x1和DFN - 6L 2x2封装

应用领域

便携式电池供电设备
低功耗微控制器
笔记本电脑、掌上电脑和个人数字助理
无线通信设备
音频/视频设备
汽车导航系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流(Iq)	2uA
	噪声	-
	功能特性	过流保护；热关断
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.2V
	输出电流	300mA
	电源纹波抑制比(PSRR)	80dB@(100Hz)
	压差	410mV@(300mA)
