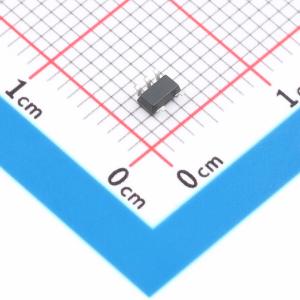

温馨提醒：图片仅供参考，商品以实物为准
HGV2451M5/TR
CMOS轨到轨IO运算放大器，内置射频滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGV2451M5/TR
- 商品编号
- C22446768
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0819克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | - | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 150kHz | |
| 输入失调电压(Vos) | 400uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 70V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 85nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 114dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 5.5uA | |
| 输出电流 | 58mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-1.05V；1.05V~2.75V | |
| 功能特性 | - |
商品概述
HGV245X系列运算放大器具有150KHz的高增益带宽积、0.07V/µs的压摆率，在5V电压下每个放大器的静态电流为5.5µA。该系列专为在低电压和低噪声系统中提供最佳性能而设计，能够在重载情况下提供轨到轨输出摆幅。输入共模电压范围包含地，HGV245X系列的最大输入失调电压为3.5mV。其工作温度范围为-40℃ ~ +125℃，工作电压范围为2.1V ~ 5.5V。HGV2451单通道放大器采用绿色SOT - 23 - 5封装，HGV2452双通道放大器采用绿色SOP - 8和MSOP - 8封装，HGV2454四通道放大器采用绿色SOP - 14和TSSOP - 14封装。
商品特性
- 单电源供电，电压范围为+2.1V ~ +5.5V
- 轨到轨输入/输出
- 增益带宽积：150KHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：3.5mV（最大值）
- 每个放大器的静态电流：5.5µA（典型值）
- 工作温度范围：-40°C ~ +125°C
- 内置射频抗电磁干扰滤波器
- 小封装：
- HGV2451采用SOT23 - 5封装
- HGV2452采用SOP - 8和MSOP - 8封装
- HGV2454采用SOP - 14和TSSOP - 14封装
应用领域
- ASIC输入或输出放大器
- 传感器接口
- 医疗通信
- 烟雾探测器
- 音频输出
- 压电换能器放大器
- 医疗仪器
- 便携式系统
