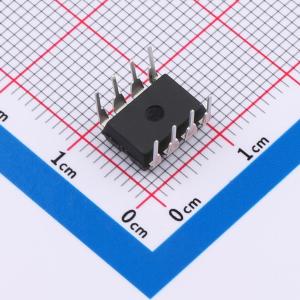

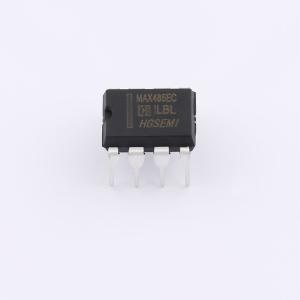

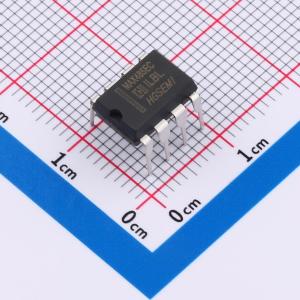

温馨提醒：图片仅供参考，商品以实物为准

MAX485ECN

具有热插拔、失效保护、+16kVESD保护的5V RS485 收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX485E是+5.0V供电、具有+16KVESD保护的RS-485/RS-422收发器。具有失效保护电路，当接收器输入开路或短路、或者挂接在终端匹配总线上的所有发送器都禁用时，接收器输出逻辑高电平。驱动器提供超大输出电压摆幅，在54欧姆负载时会超过2.1V，从而保证了更高的噪声容限。
品牌名称: HGSEMI(华冠)
商品型号: MAX485ECN
商品编号: C22446766
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.8155克(g)

商品参数

商品概述

MAX485E 是 +5.0V 供电、具有±16kV ESD 保护的 RS-485/RS-422 收发器。具有失效保护电路，当接收器输入开路或短路、或者挂接在终端匹配总线上的所有发送器都禁用时，接收器将输出逻辑高电平。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。 MAX485E 驱动器提供超大输出电压摆幅（在 54 欧姆负载时会超过 2.1V），从而保证了更高的噪声容限；MAX485E 驱动器的摆率不受限制，可实现高达 10Mbps 的传输速率。 MAX485E 用于半双工通信；所有器件的接收器具有 1/8 单位负载输入阻抗，总线上可以挂接多达 256 个收发器。 MAX485E 采用 8 脚 DIP、8 脚 SOP 和 8 脚 MSOP 封装，这些器件可以提供商用级或工业级温度范围。

商品特性

真正的失效保护接收器，低功耗关断模式
DE 与 RE 采用热插拔输入结构
+5.0V 工作电压，总线上允许挂接多达 256 个收发器
I/O 口采用增强型 ESD 保护(±16kV IEC 61000 - 4 - 2 模型)

应用领域

RS - 422/RS - 485 通讯
数字电表水表
工业控制
工业嵌入电脑和外设
安防监控系统
路由器和交换机
仪器仪表
电平转换
对 EMI 敏感收发器应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	10Mbps

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	0℃~+70℃
	静态电流	900uA
	通讯模式	半双工
