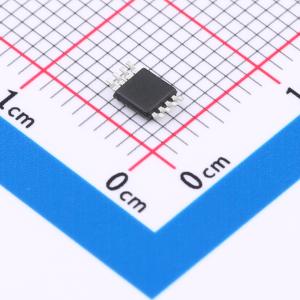

CM1255-CCH-M8A
2-5节
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1255 系列是一款 3 ~ 5 串可充电电池的二级保护芯片，产品内置高精度的电压检测电路和延迟电路，通过检测电池包中每一节电芯的电压，为电池包提供过充电保护。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1255-CCH-M8A
- 商品编号
- C22446478
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.115674克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 2V~25V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.3V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 3~5 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 1.5uA |
商品概述
CM1255 系列是一款 3 ~ 5 串可充电电池的二级保护芯片，产品内置高精度的电压检测电路和延迟电路，通过检测电池包中每一节电芯的电压，为电池包提供过充电保护。
商品特性
- 高精度电压检测功能：
- 过充电保护电压 4.100V ~ 4.700V (步进 50mV) 精度 ±20mV
- 过充电迟滞电压 0.100V ~ 0.300V (步进 50mV, 精度 ±50mV)
- 过充电保护延时 1.0s, 2.0s, 4.0s, 6.0s 精度 ±30%
- 输出状态可选：CMOS 动态“H”、CMOS 动态“L”
- CO 高电平电位可选：4.3V 或 VCC
- 高耐压：最大绝对耐压 35V
- 宽工作温度范围：-40°C ~ +85°C
- 低电流消耗：
- 工作模式 1.5μA (典型值) (Ta = +25°C)
- RoHS、无铅、无卤素
应用领域
- 笔记本电池
- 电动工具
- 扫地机器人
- UPS 后备电源
