温馨提醒：图片仅供参考，商品以实物为准

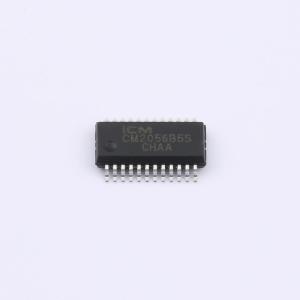

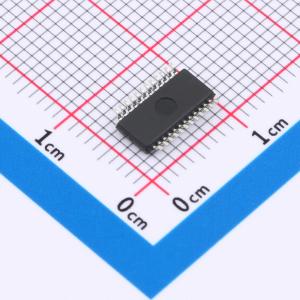

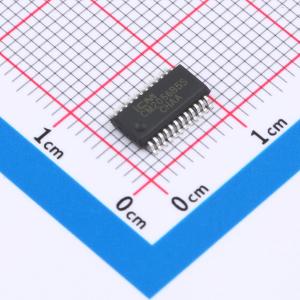

CM2056-B5S
3节，4节，5节
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM2056 系列是一款高集成度用于 3 ~ 5 节锂电池检测的模拟前端（AFE）芯片，该芯片可以协同外部 MCU 对锂电池组进行过充电保护、过放电保护、过电流保护，短路保护等一系列动作。该芯片可以支持 3 ~ 5 节串联锂电池组的各类应用。 CM2056 系列可以将每一节电池的电压状态和电池组的电流状态传输给外部协同的 MCU，MCU 读取电池组电压状态和电流状态后判断电池组是否进入过充电、过放电、过电流、短路等各需要保护的异常状态，并将信号通过 CTLC,CTLD 引脚传回给 CM2056 然后通过 CO、DO 控制引脚去开关充放电 MOS，从而实现各项保护动作。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM2056-B5S
- 商品编号
- C22446502
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.217143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 9V~40V | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 磷酸铁锂电池 | |
| 电池节数 | 3~5 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 静态电流(Iq) | 8uA | |
| 接口类型 | I2C |
商品概述
CM2056 系列是一款高集成度用于 3 ~ 5 节锂电池检测的模拟前端（AFE）芯片，该芯片可以协同外部 MCU 对锂电池组进行过充电保护、过放电保护、过电流保护，短路保护等一系列动作。该芯片可以支持 3 ~ 5 节串联锂电池组的各类应用。
CM2056 系列可以将每一节电池的电压状态和电池组的电流状态传输给外部协同的 MCU，MCU 读取电池组电压状态和电流状态后判断电池组是否进入过充电、过放电、过电流、短路等各需要保护的异常状态，并将信号通过 CTLC,CTLD 引脚传回给 CM2056 然后通过 CO、DO 控制引脚去开关充放电 MOS，从而实现各项保护动作。
CM2056 系列内部集成了高精度线性稳压 LDO，3.3V/5V 电压输出，可以为外部 MCU 的 ADC 模块提供参考电压，MCU 通过内部 ADC 可以精确测量 CM2056 输出的电压电流信息。并通过设定的程序来判断电池组是否需要过压、过流等保护动作，CM2056 系列根据 MCU 的指示控制 CO、DO 引脚关闭充放电 MOS。
应用领域
- 电动工具
- 吸尘器，洗地机，扫地机
- 充电宝，储能电源，后备电源
- 其他使用锂电池组的设备
