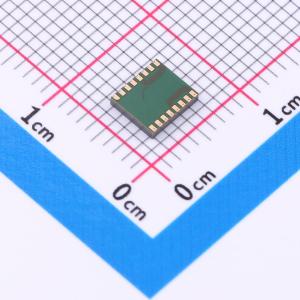

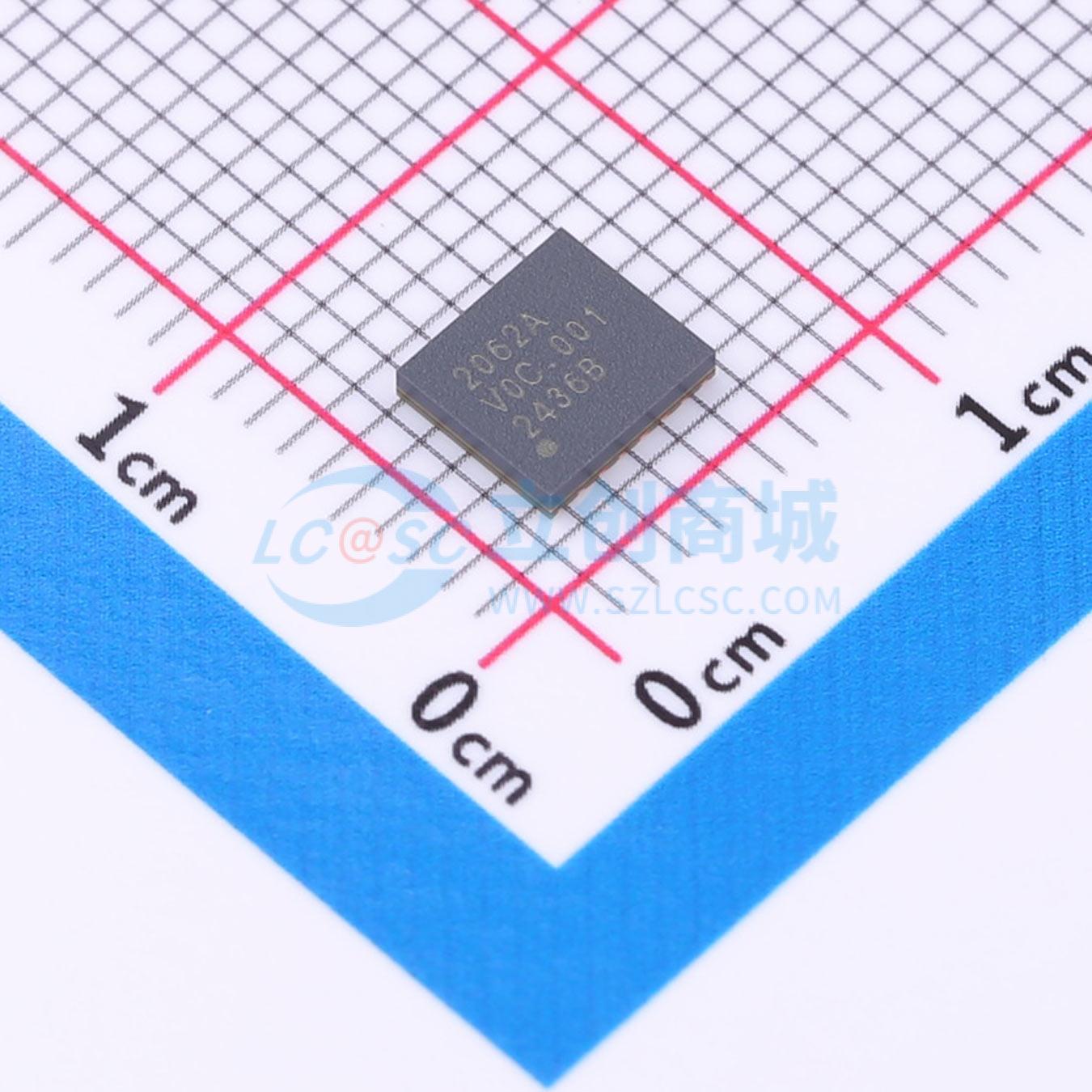

CA-IS2062A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CA-IS2062A 是一款隔离式控制器局域网（CAN）收发器，内部集成DC-DC 转换器，省去了外部隔离电源，有效节省系统空间和简化设计。该器件提供较高的电气隔离等级并具有优异的性能，可以满足工业应用的需求。器件内部的逻辑输入与输出缓冲器之间通过二氧化硅（SiO₂）绝缘栅隔离，能够承受高达2.5kV_RMS（1 分钟）的隔离电压以及±150kV/μs 的典型共模瞬态抗扰度。
品牌名称: Chipanalog(川土微)
商品型号: CA-IS2062A
商品编号: C22438481
商品封装: LGA-16(4.7x5.2)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

CA-IS2062A 是一款隔离式控制器局域网（CAN）收发器，内部集成DC-DC 转换器，省去了外部隔离电源，有效节省系统空间和简化设计。该器件提供较高的电气隔离等级并具有优异的性能，可以满足工业应用的需求。器件内部的逻辑输入与输出缓冲器之间通过二氧化硅（SiO₂）绝缘栅隔离，能够承受高达2.5kV_RMS（1 分钟）的隔离电压以及±150kV/μs 的典型共模瞬态抗扰度。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于降低端口间地电势差较高的噪声，确保数据的正确传输。 CA-IS2062A 逻辑侧的DC-DC 转换器电源VDDP 采用+5V 单电源供电，逻辑电源VDDL 支持2.5V 到5.5V 供电范围，VDDL 和VDDP 分开可以使用不同电压供电，方便和低压控制电路的信号交互。若VDDL 使用5V 电源供电，可以直接和VDDP 共用一个外部电源。器件的总线侧VISOOUT 由内部DC-DC 转换器产生5V 输出电压，为总线侧CAN 收发器电源VISO_IN 供电，应用中需要把VISO_0UT 和VISO_IN 直接短接。 CA-IS2062A 的CAN 收发器支持高达5Mbps 的传输速率（CAN FD），并在总线端口（CANH/CANL）提供限流保护、热关断保护以及高达±42V 的故障电压保护，驱动器显性超时保护则可避免由于控制器错误或TXD 输入故障而导致的总线闭锁。此外，该器件的CAN 接收器输入具有±30V 的共模输入范围（CMR），远远超出ISO11898 - 2 规范定义的–2V 至+7V 的范围，支持可靠的数据通信。 CA-IS2062A 采用LGA16 超紧凑型封装，能够显著节省PCB 布板空间，支持从 - 40°C 至125°C 的工业扩展温度范围。

商品特性

符合ISO 11898 - 2:2016 物理层标准，支持高达1Mbps 经典CAN 和5Mbps 的CAN FD（灵活数据速率）
集成DC - DC 转换器，为总线侧提供5V 隔离供电
集成保护功能，支持可靠的数据通信
总线故障保护电压范围：±42V
总线共模输入电压范围：±30V
驱动器显性超时保护，避免总线闭锁，允许最低传输速率为4.4kbps
热关断保护和总线端口限流保护
未上电时总线引脚为高阻态，理想无源特性
VDDP 和VDDL 电源欠压保护
逻辑侧电源VDDL 支持2.5V 到5.5V 供电范围
扩展工业工作温度范围： - 40°C 至125°C
高共模瞬态抗扰度：±150kV/μs（典型值）
低环路延时：165ns（典型值），255ns（最大值）
LGA16 超紧凑型封装
额定工作电压下隔离栅寿命>40 年
提供2.5kV_RMS（1 分钟）的隔离耐压等级
安全认证（申请中）
根据UL 1577 的UL 认证
根据EN 61010 - 1:2010 + A1 的TUV 认证

应用领域

工业控制
楼宇自动化
光储充系统
医疗设备
电信设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式CAN收发器(带电源)
	最大数据速率	5Mbps
	隔离电压(Vrms)	2500

	属性	参数值
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
