温馨提醒：图片仅供参考，商品以实物为准

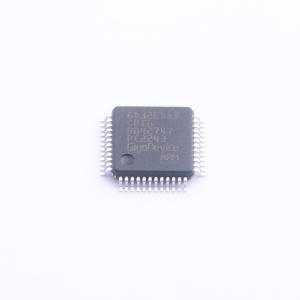

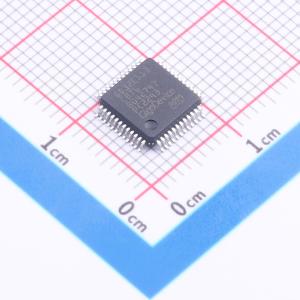

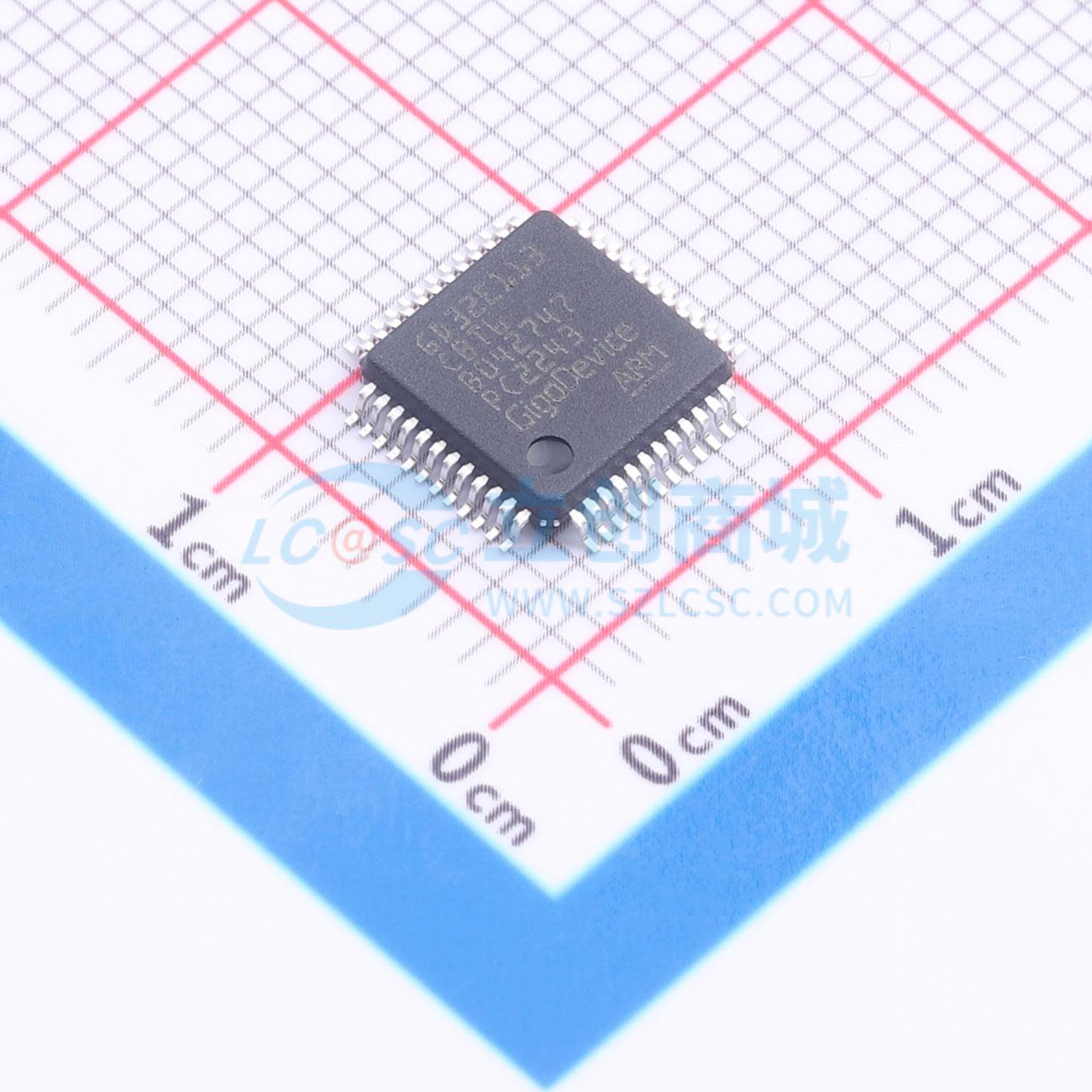

GD32E113CBT6

ARM Cortex-M4 32位微控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: GigaDevice(兆易创新)
商品型号: GD32E113CBT6
商品编号: C22438327
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.857428克(g)

商品参数

	属性	参数值
	RAM容量	32KB
	I/O数量	37
	ADC(位数)	10bit
	振荡器类型	内置+外置
	功能特性	窗口看门狗(WWDG)；独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；看门狗复位；内置通用定时器；内置温度传感器；硬件CRC；掉电复位(PDR)

商品概述

GD32E113xx 系列器件是基于高性能 Arm Cortex-M4 RISC 内核的 32 位通用微控制器。Cortex-M4 内核集成了浮点单元和数字信号处理指令，并支持完整的 DSP 指令集。该系列器件在增强的处理能力和低功耗、低成本之间实现了平衡，提供高达 128 KB 的嵌入式闪存和 16 KB 的 SRAM 存储器。该系列器件集成了广泛的外设，包括 ADC、DAC、多个通用和高级定时器、标准和高数通信接口。该系列器件采用 2.6 ~ 3.6 V 电源供电，可在 -40 ~ +85 ℃ 和 -40 ~ +105 ℃ 的温度范围内工作。多种省电模式为低功耗应用设计提供了灵活性。该系列器件提供多达 4 种封装类型，适用于广泛的应用领域。

商品特性

基于 Arm Cortex-M4 内核，带 FPU，主频高达 120 MHz
单周期乘法和硬件除法器
128 KB 片上闪存，16 KB SRAM
2.6 ~ 3.6 V 供电，I/O 口可承受 5 V 电压
上电/掉电复位和可编程电压检测器
4 ~ 32 MHz 外部高速晶体振荡器
内部 8 MHz RC 振荡器，出厂校准至 ±1%
内部 48 MHz RC 振荡器
内部 40 kHz RC 振荡器
带时钟安全系统的 PLL
支持日历功能的 RTC，带报警和定期唤醒
2 个 16 通道 12 位 2.6 MSPS ADC
2 个 12 位 DAC
多达 11 个 16 位定时器
高级电机控制 PWM 定时器
多达 11 个通用定时器
独立和窗口看门狗定时器
系统时间定时器
多达 82 个 GPIO
多达 11 个通信接口
2 个 USART，支持 ISO7816、LIN、IrDA
3 个 UART
2 个 I2C，支持 SMBus/PMBus
3 个 SPI，2 个支持 I2S
USB 2.0 全速接口
外部存储器控制器，支持 SRAM、ROM、NOR Flash、PSRAM
CRC 计算单元
96 位 ID
串行线调试接口
封装：LQFP100、LQFP64、LQFP48、QFN36

应用领域

工业控制
电机驱动
电源监控
消费电子
手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M4
	CPU最大主频	120MHz
	CPU位数	32 Bit
	程序存储容量	128KB
	程序存储器类型	FLASH
