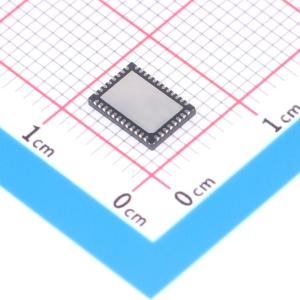

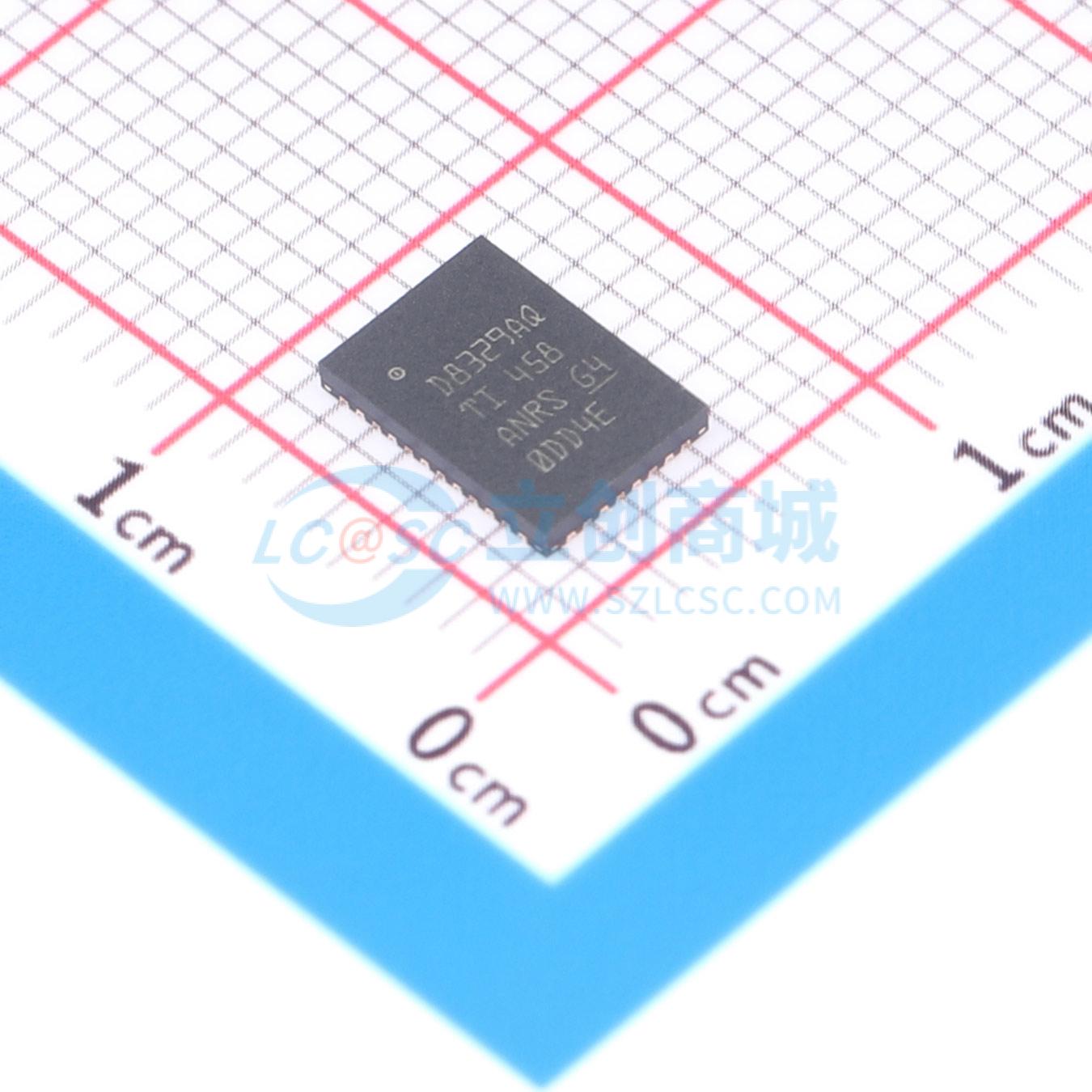

温馨提醒：图片仅供参考，商品以实物为准

DRV8329AQRGFRQ1

4.5V至60V三相BLDC栅极驱动器

描述: 65V 三相半桥栅极驱动器，可驱动 3 个高侧和 3 个低侧 N 沟道 MOSFET(NMOS)，4.5V 至 60V 工作电压范围，具有涓流电荷泵，支持 100%占空比。
品牌名称: TI(德州仪器)
商品型号: DRV8329AQRGFRQ1
商品编号: C22435456
商品封装: VQFN-40-EP(5x7)
包装方式: 编带
商品毛重: 1.733333克(g)

商品参数

	属性	参数值
	传播延迟 tpLH	100ns
	传播延迟 tpHL	100ns
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2.2V~5.5V
	输入低电平(VIL)	0V~800mV
	静态电流(Iq)	1uA
	功能特性	使能关断；交错导通保护；死区时间控制；充电泵升压

商品概述

DRV8329-Q1 系列器件是适用于三相应用的集成栅极驱动器。这类器件具有三个半桥栅极驱动器，每个驱动器都能够驱动高侧和低侧 N 沟道功率 MOSFET。该器件使用内部电荷泵生成合适的栅极驱动电压，使用自举电路增强高侧 MOSFET。该器件具有涓流电荷泵，支持 100% 占空比。此栅极驱动架构支持高达 1A 的栅极驱动峰值拉电流和 2A 的栅极驱动峰值灌电流。DRV8329-Q1 由单一电源供电，支持 4.5V 至 60V 的宽输入电源电压范围。6x 和 3x PWM 模式可简化与控制器电路的连接。该器件具有集成的精密 3.3V LDO，该 LDO 可用于为外部控制器供电，并可用作 CSA 的基准电压。该器件的配置设置可通过硬件引脚来配置。DRV8329-Q1 器件集成了低侧电流检测放大器，可在驱动级的全部三个相位上进行电流检测，以获得电流总和。该器件提供低功耗休眠模式，通过关断大部分内部电路实现了低静态电流。该器件针对欠压锁定、GVDD 故障、MOSFET 过流、MOSFET 短路和过热等情况，提供内部保护功能。故障条件在 nFAULT 引脚上指示。

商品特性

65V 三相半桥栅极驱动器
可驱动 3 个高侧和 3 个低侧 N 沟道 MOSFET(NMOS)
4.5V 至 60V 工作电压范围
具有涓流电荷泵，支持 100% 占空比
基于自举的栅极驱动器架构
1000mA 最大峰值拉电流
2000mA 最大峰值灌电流
具有低输入失调电压的集成电流检测放大器（针对 1 个分流器进行了优化）
可调增益（5V/V、10V/V、20V/V、40V/V）
硬件接口提供简单配置
温度为 25℃ 时，超低功耗休眠模式下的电流 <1uA
4ns（典型值）相位间传播延迟匹配
独立驱动器关断路径 (DRVOFF)
65V 耐压唤醒引脚 (nSLEEP)
SHx 引脚瞬态负压可达 -10V
6x 和 3x PWM 模式
支持 3.3V 和 5V 逻辑输入
精密 LDO (AVDD)，3.3V ±3%，80mA
紧凑型 QFN 封装和尺寸
可通过 VDSLVL 引脚调节 VDS 过流阈值
可通过 DT 引脚调节死区时间
具有电源块的高效系统设计
集成保护特性，包含 PVDD 欠压锁定 (PVDDUV)、GVDD 欠压 (GVDDUV)、自举欠压 (BST_UV)、过流保护（VDS_OCP、SEN_OCP）、热关断 (OTSD)、故障状态指示器 (nFAULT)

应用领域

无刷直流 (BLDC) 电机模块和 PMSM
汽车泵
汽车 HVAC 风扇
电动自行车、电动踏板车和电动汽车
汽车车身电子装置（车窗、车门、天窗、座椅、雨刮器）模块

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相；半桥
	负载类型	MOSFET
	驱动通道数	6
	灌电流(IOL)	2A
	拉电流(IOH)	1A
	工作电压	4.5V~60V
