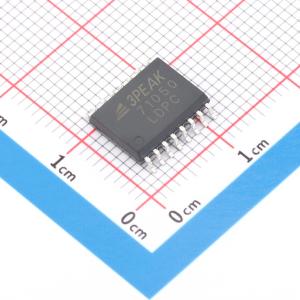

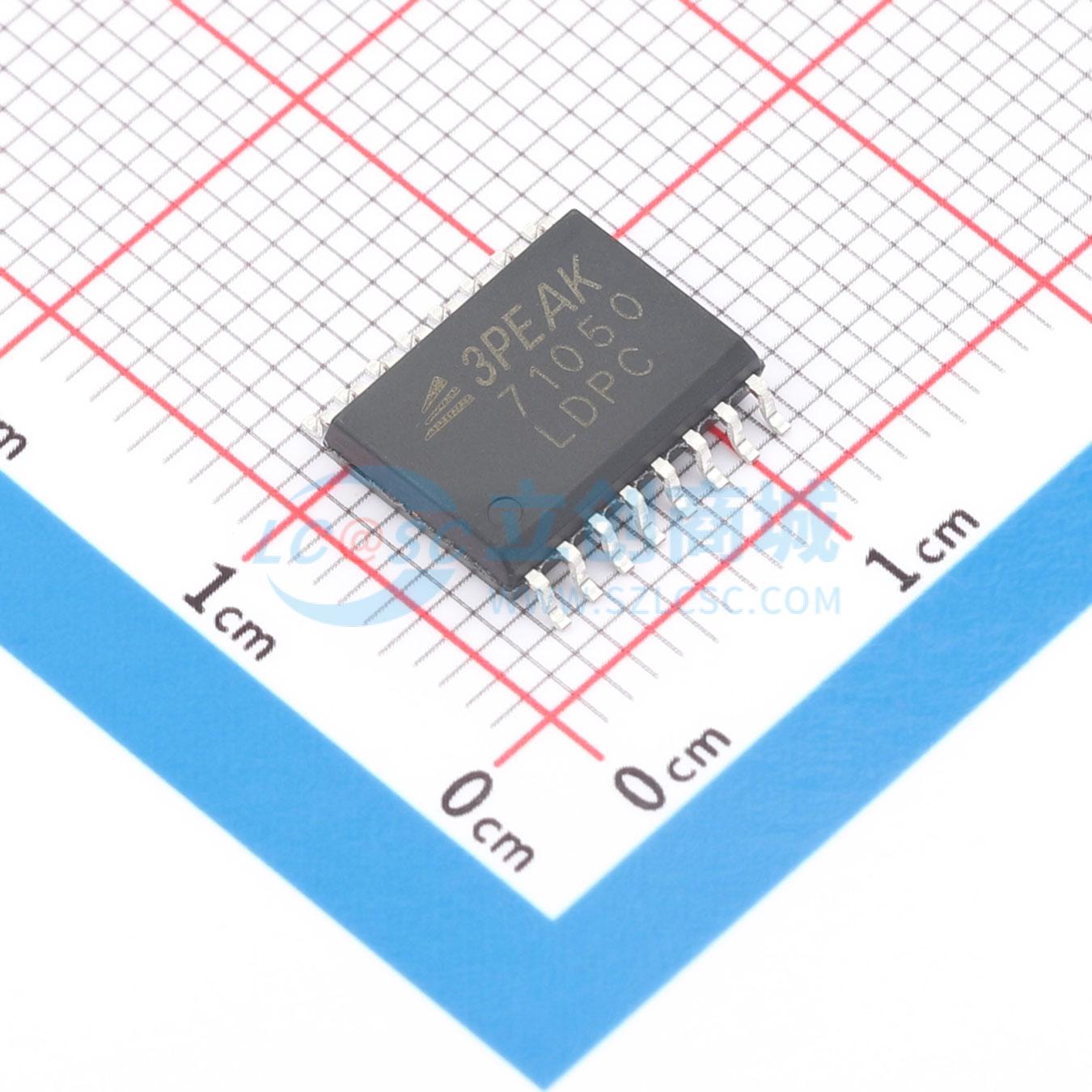

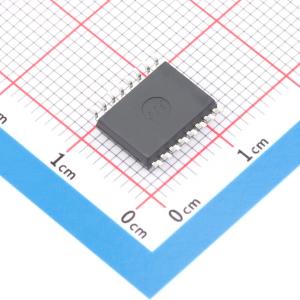

温馨提醒：图片仅供参考，商品以实物为准
TPT71050-SOBR
隔离式CAN收发器，支持灵活数据速率
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款隔离式 CAN 收发器，符合 ISO11898 高速 CAN（控制器局域网）物理层标准。设计用于高达 5 Mbps 的 CAN FD 网络，可在长距离和高负载网络中提高时序裕度和数据速率。具备从 -42V 到 +42V 的交叉线、过压和接地丢失保护，过温关断功能，以及 -30V 到 +30V 的共模范围。RXD 和 TXD I/O 引脚的电源输入 VCCA 支持 2.25V 至 5.5V 的宽范围
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT71050-SOBR
- 商品编号
- C22435419
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 1.165979克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式CAN收发器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | CAN FD；总线故障检测与保护 |
商品概述
TPT710xx器件是一款符合ISO11898高速CAN物理层标准的隔离式CAN收发器。该器件设计用于速率高达5 Mbps的CAN FD网络，旨在增强长距离、高负载网络中的时序裕度和实现更高数据速率。其设计具备-42V至+42V的交叉布线、过压和接地丢失保护功能，以及过温关断和-30V至+30V的共模范围。VCCA是RXD和TXD I/O引脚的电源输入，支持2.25V至5.5V的宽范围。CAN总线侧的第二电源VCCB支持4.5V至5.5V的范围。该器件集成了高性能数字隔离器，隔离等级为5000 VRMS（WSOP8、WSOP16封装）和3750 VRMS（SMP8封装），符合UL 1577标准。该器件系列也通过了VDE、UL、CSA和CQC认证。TPT710xx系列提供WSOP8、WSOP16和SMP8封装，工作温度范围为-40℃至+125℃。
商品特性
- 符合ISO11898标准
- 支持CAN FD，数据速率高达5 Mbps
- 典型环路延迟：110 ns
- 5V电源，2.25V至5.5V I/O接口
- 接收器共模输入电压：±30 V
- 总线故障保护：±42 V
- 高达5-kV RMS隔离等级（WSOP封装）
- 典型静态CMTI为±200-kV/μs，典型动态CMTI为±150-kV/μs
- 结温范围从-40℃到150℃
- 提供SMP8和宽体SOP（WSOP8, WSOP16）封装
- 总线引脚ESD保护（总线引脚与GNDB之间）
- ±15-kV IEC 61000-4-2接触放电
- 符合DIN VDE V 0884-17（IEC60747-17）的VDE认证
- 根据UL 1577，隔离等级为5000 VRMS（WSOP16, WSOP8）和3750 VRMS（SMP8）
- 符合GB 4943.1的CQC认证
- CSA、TUV和CB认证
应用领域
- 工业自动化
- 电机控制
- 太阳能逆变器
- 电池充电和管理
