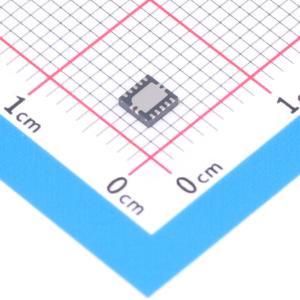

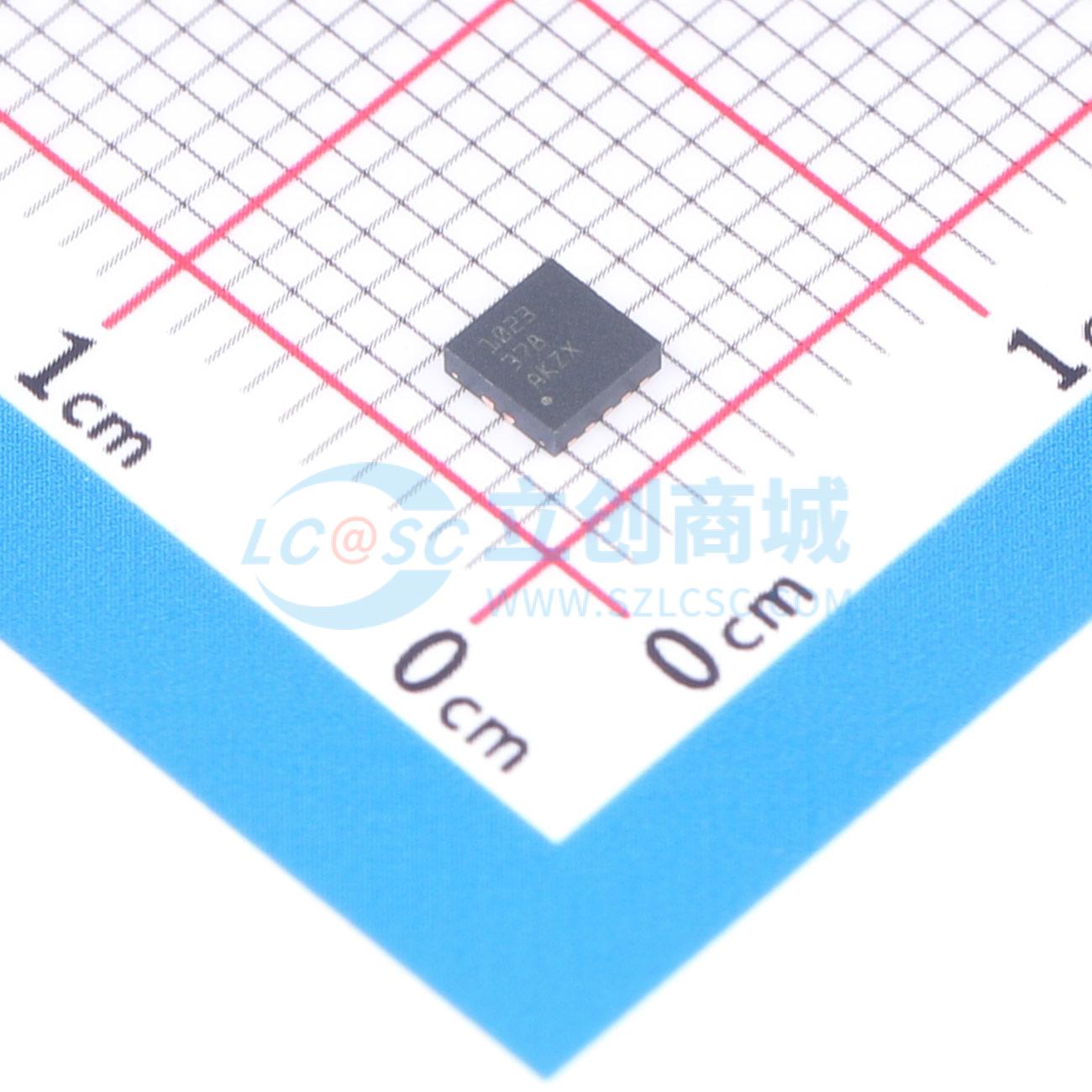

温馨提醒：图片仅供参考，商品以实物为准
TIOS1023DRCR
数字传感器输出驱动器，带集成浪涌保护，小封装
- 品牌名称
- TI(德州仪器)
- 商品型号
- TIOS1023DRCR
- 商品编号
- C22434638
- 商品封装
- VSON-10
- 包装方式
- 编带
- 商品毛重
- 0.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 数据速率 | 250Kbps | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 1.5mA | |
| 功能特性 | 中断生成；故障安全 |
商品概述
TIOS102(x)器件可配置为高边、低边或推挽驱动器。这些器件能够承受最高1.2 kV（500 Ω）的IEC 61000-4-5浪涌，并且具备集成反向极性保护。引脚可编程接口可轻松实现与电路的接口连接。输出电流限制可通过外部电阻进行配置。提供针对欠压、过流和过热条件的故障报告和内部保护功能。
商品特性
- 宽电源工作范围
- TIOS102、TIOS1023供电电压范围为4.75-V 至 36-V
- TIOS1025供电电压范围为7-V 至 36-V
- 输出可配置为PNP、NPN或推挽
- 符合功能安全要求
- 可提供助力功能安全系统设计的文档
- 200 mA条件下残电压典型值为0.5 V
- 具备有源驱动器限流能力
- 封装热性能得到改进
- 更慢的驱动器压摆率可降低过冲（最大750 ns）
- 集成保护功能，适用于稳健系统
- 可配置驱动器过流限制（50 mA 至 350 mA）
- VCC、OUT和GND支持最高65 V有源反向极性保护
- 针对过流、过热和UVLO故障提供故障指示
- 可对大感性负载进行安全快速退磁
- 扩展环境温度工作范围:-40℃ 至 125℃
- VCC和OUT集成EMC保护
- ±8 kV IEC 61000-4-2 接触放电ESD防护
- ±4 kV IEC 61000-4-4 电快速瞬变脉冲防护
- ±1.2 kV/500 Ω IEC 61000-4-5 浪涌防护
- 具备大容性负载驱动能力
- 驱动器禁用时静态电源电流典型值小于1.5 mA
- 集成LDO选项，支持最高20 mA电流
- TIOS1023: 3.3-V LDO
- TIOS1025: 5-V LDO
- TIOS1023L (DSBGA): 可选3.3-V/5-V LDO输出
- 提供多种节省空间的小型封装选项
- 3 mm × 3 mm 10引脚VSON封装
- 2.45 mm × 1.7 mm DSBGA封装
应用领域
- 接近开关
- 电容式和电感式传感器
- 执行器
- 数字输出
