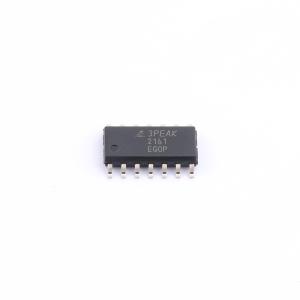

温馨提醒：图片仅供参考，商品以实物为准
TPC2161S1L1-SO2R
16位高精度DAC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道、16位、带SPI接口的电压输出数模转换器。接受宽电源电压范围。输出为0V至VREF，可通过外部缓冲器和内部反馈电阻梯提供±VREF的双极性输出。包含上电复位电路，确保DAC输出上电至0V或中间电平。在-40°C至105°C的全指定温度范围内提供16位分辨率。达到1μs的建立时间。输出无缓冲，具有低功耗和低失调误差。提供10nV/√Hz的低噪声性能和低毛刺，适用于多个终端系统。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC2161S1L1-SO2R
- 商品编号
- C22432949
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 16位 | |
| 通道数 | 1 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V | |
| 建立时间 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-非缓冲 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 更新速率 | - | |
| 功能特性 | 双极性输出；上电复位 | |
| 静态电流 | 150uA |
商品概述
TPC2160、TPC2161和TPC2161M是单通道、16位、电压输出型数模转换器，配备SPI接口。它们接受宽范围的电源电压。TPC2160的输出范围为0 V至VREF，而TPC2161/TPC2161M通过外部缓冲器和内部反馈电阻网络可提供±VREF的双极性输出。这些器件集成了上电复位电路，确保DAC输出在上电时达到0 V（TPC2160和TPC2161）或中间量程（TPC2161M）。该DAC在-40 °C ~ 105 °C的整个规定温度范围内提供16位分辨率。其建立时间为1 µs。输出为无缓冲型，具有低功耗和低失调误差的特点。DAC提供10 nV/√Hz的低噪声性能和低毛刺，适合多个终端系统。
商品特性
- 完整的16位性能
- 2.7 V ~ 5.5 V单电源工作
- 高精度：INL 1LSB
- 快速建立速度：1 µs
- 10 nV/√Hz输出噪声密度
- 无缓冲电压输出
- SPI兼容接口
- 上电复位至0 V（TPC2160和TPC2161）或中间量程（TPC2161M）
- 低毛刺：10 nV-sec
- TPC2160封装：SOP-8
- TPC2161/TPC2161M封装：SOP-14
应用领域
- 数据采集系统
- 自动测试设备
- 工业过程控制
