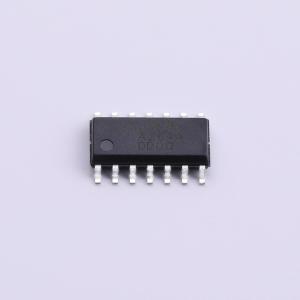

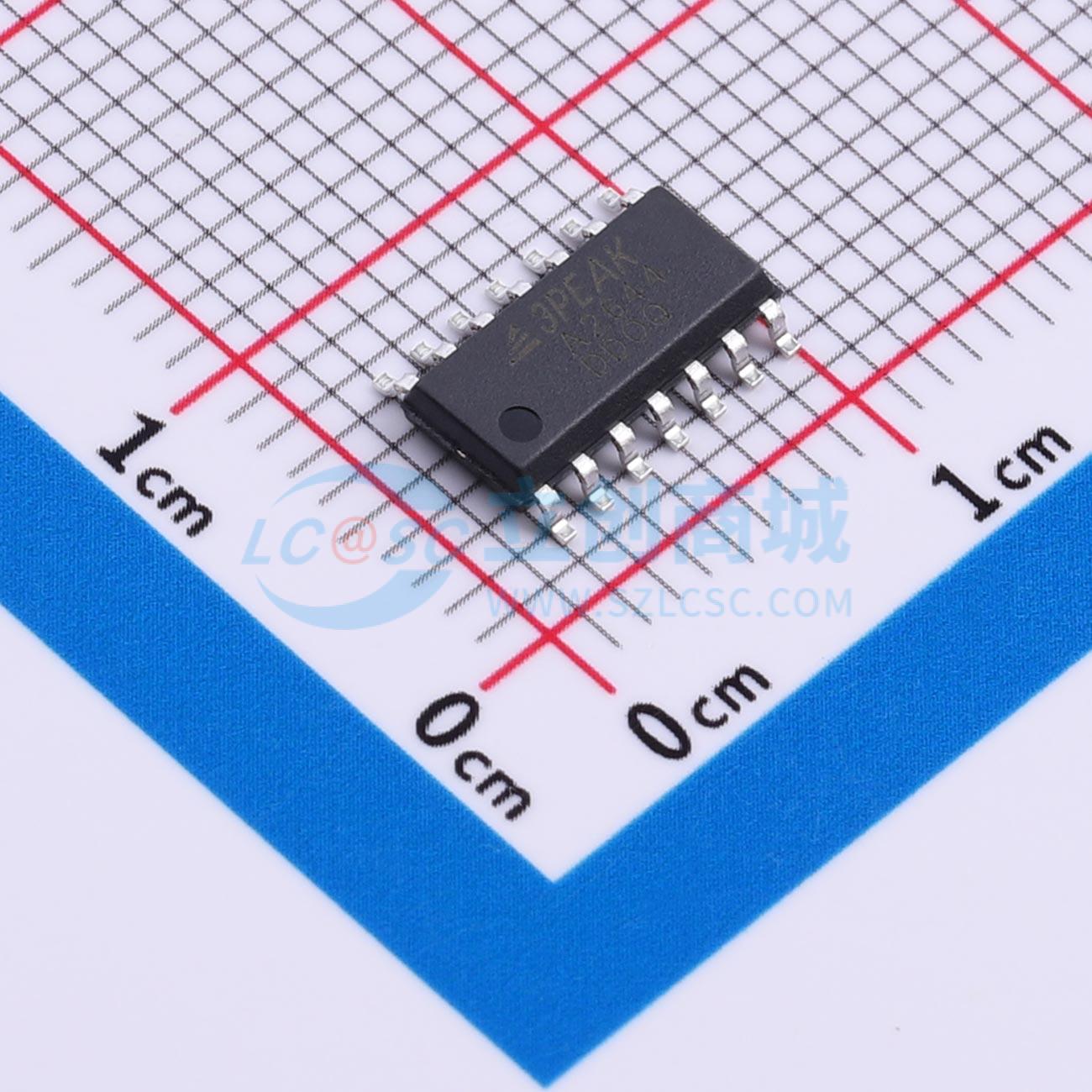

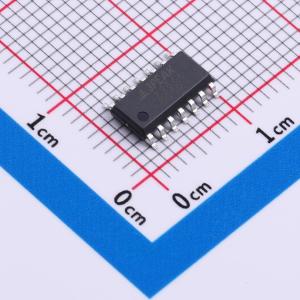

温馨提醒：图片仅供参考，商品以实物为准
TPA2644-SO2R
低噪声运算放大器，抗电源高频噪声，可作比较器，适用于电池相关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA2644-SO2R
- 商品编号
- C22432832
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1751克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | - | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1.5MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 15nA | |
| 输入失调电流(Ios) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 50nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 350uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TPA264x系列是最新一代高供电电压放大器，具有2mV的偏移电压、低噪声特性以及对电源高频噪声的抗干扰能力。该系列产品采用专有的专利设计技术，在仅消耗每放大器550μA静态电流的同时，实现了优异的交流性能，包括1.5MHz带宽、0.5V/μs压摆率以及低失真度。其输入共模电压范围可扩展至-Vs，并且在输入端与+Vs之间没有内部ESD二极管。此特性可在断电时阻断从输入端到+Vs的电流路径，而信号仍保留在输入引脚中。该系列产品广泛应用于电池相关应用。
商品特性
- 供电电压：3 V ~ 36 V
- 偏移电压：±2mV（最大值）
- 差分输入电压范围可达电源轨，可用作比较器
- 带宽：1.5MHz，压摆率：0.5 V/μs
- 输入轨至-Vs，无内部ESD二极管至+Vs
- 低1/f噪声：在10 Hz时为50 nV/√Hz
- 高电源抑制比：在100 KHz时为60 dB
- 在上电和断电期间无显著输出毛刺
- 工作温度范围：-40℃ ~ 125℃
应用领域
- 仪器仪表
- 传感器接口
- 电机控制
- 工业控制
