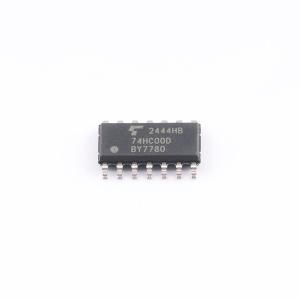

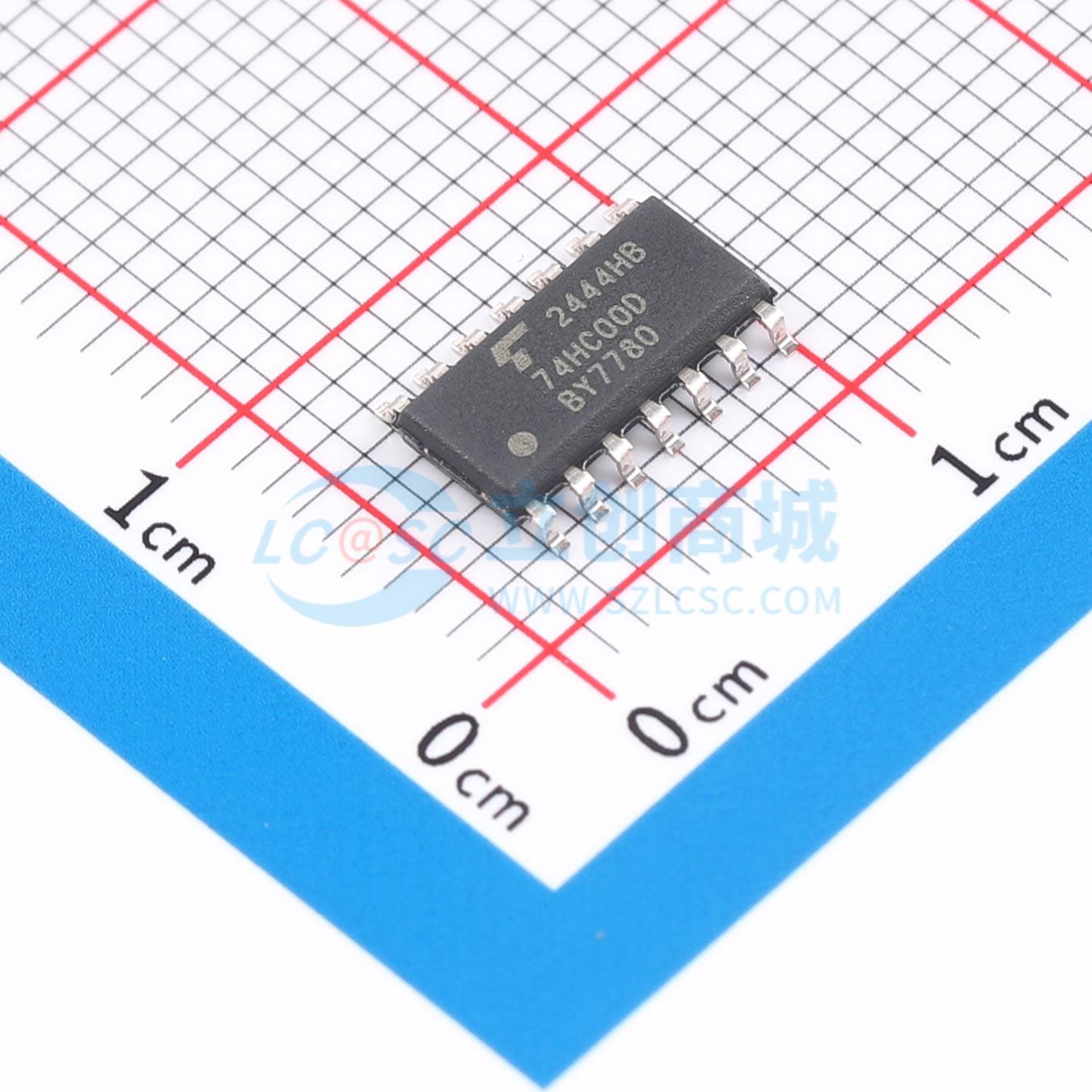

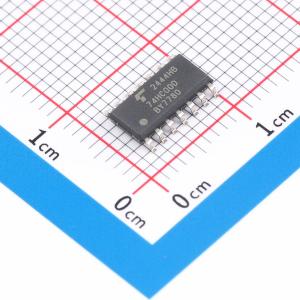

74HC00D
高速CMOS四路2输入NAND门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74HC00D
- 商品编号
- C22420827
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 5.68V；4.4V；5.9V；1.9V；4.18V | |
| 输出低电平(VOL) | 260mV；100mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 13ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品特性
- 高速：传播延迟时间：tpd = 6 ns（典型值），VCC = 5 V时
- 低功耗：电源电流：ICC = 1.0 μA（最大值），Ta = 25℃
- 平衡的传播延迟：tPLH ≈ tPHL
- 宽工作电压范围：工作电压：VCC(op) = 2.0 ~ 6.0 V
