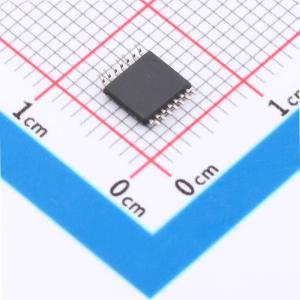

温馨提醒：图片仅供参考，商品以实物为准

OPA4992QPWRQ1

汽车级40V轨到轨输入或输出、低失调电压、低噪声运算放大器

描述: OPAx992-Q1系列是高电压(40V)通用运算放大器系列。这些器件具有出色的直流精度和交流性能，包括轨到轨输入或输出、低失调电压（典型值为 ±210μV）、低温漂（典型值为 ±0.25μV/°C）和低噪声（1kHz时为7nV/√Hz，10kHz时为4.4nV/√Hz）。
品牌名称: TI(德州仪器)
商品型号: OPA4992QPWRQ1
商品编号: C22419824
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	10.6MHz
	输入失调电压(Vos)	210uV
	输入失调电压温漂(Vos TC)	250nV/℃
	压摆率(SR)	32V/us
	输入偏置电流(Ib)	10pA
	输入失调电流(Ios)	10pA

	属性	参数值
	输入电压噪声密度(eN)	7nV/√Hz@1kHz
	共模抑制比(CMRR)	115dB
	静态电流(Iq)	2.4mA
	输出电流	65mA
	工作温度	-40℃~+125℃
	单电源电压	2.7V~40V
	双电源电压(Vee~Vcc)	-20V~20V
	功能特性	EMI滤波/RF抑制

商品概述

OPAx992-Q1 系列 (OPA992-Q1、OPA2992-Q1 和 OPA4992-Q1) 是高电压(40V)通用运算放大器系列。这些器件具有出色的直流精度和交流性能，包括轨到轨输入或输出、低失调电压（典型值为 ±210 μV）、低温漂（典型值为 ±0.25 μV/℃）和低噪声（1kHz时为 7nV/√Hz，10kHz 时为 4.4nV/√Hz）。OPAx992-Q1 具有诸多特性，例如差分和共模输入电压范围（高达电源轨电压）、高短路电流 (±65 mA) 和高压摆率 (32 V/μs)，是一款灵活可靠的高性能运算放大器，适用于各种高压汽车应用。OPAx992-Q1 系列运算放大器采用标准封装（如SOIC、TSSOP、VSSOP、SOT-23和SC70），其额定工作温度范围为 -40℃ 至 125℃。

商品特性

符合面向汽车应用的 AEC-Q100 标准
温度等级 1: -40℃ 至 +125℃, TA
器件 HBM ESD 分类等级 2A
器件 CDM ESD 分类等级 C6
低失调电压: ±210μV
低失调电压漂移: ±0.25μV/℃
低噪声:1kHz时为7nV/√Hz，4.4nV/√Hz宽带
高共模抑制:115dB
低偏置电流:±10pA
轨到轨输入和输出
支持多路复用器/比较器输入
放大器以最高达到电源轨的差分输入工作
放大器可用于开环中，也可用作比较器
高带宽:10.6MHz GBW，单位增益稳定
高压摆率:32 V/μs
低静态电流:每个放大器 2.4 mA
宽电源电压:±1.35V 至 ±20V, 2.7V 至 40V
强大的 EMIRR 性能

应用领域

汽车音响主机
汽车外部放大器
紧急呼叫 (eCall)
远程信息处理控制单元 (TCU)
牵引逆变器
HEV/EV 车载无线充电器 (OBC)
HEV/EV直流/直流转换器
高侧和低侧电流检测
