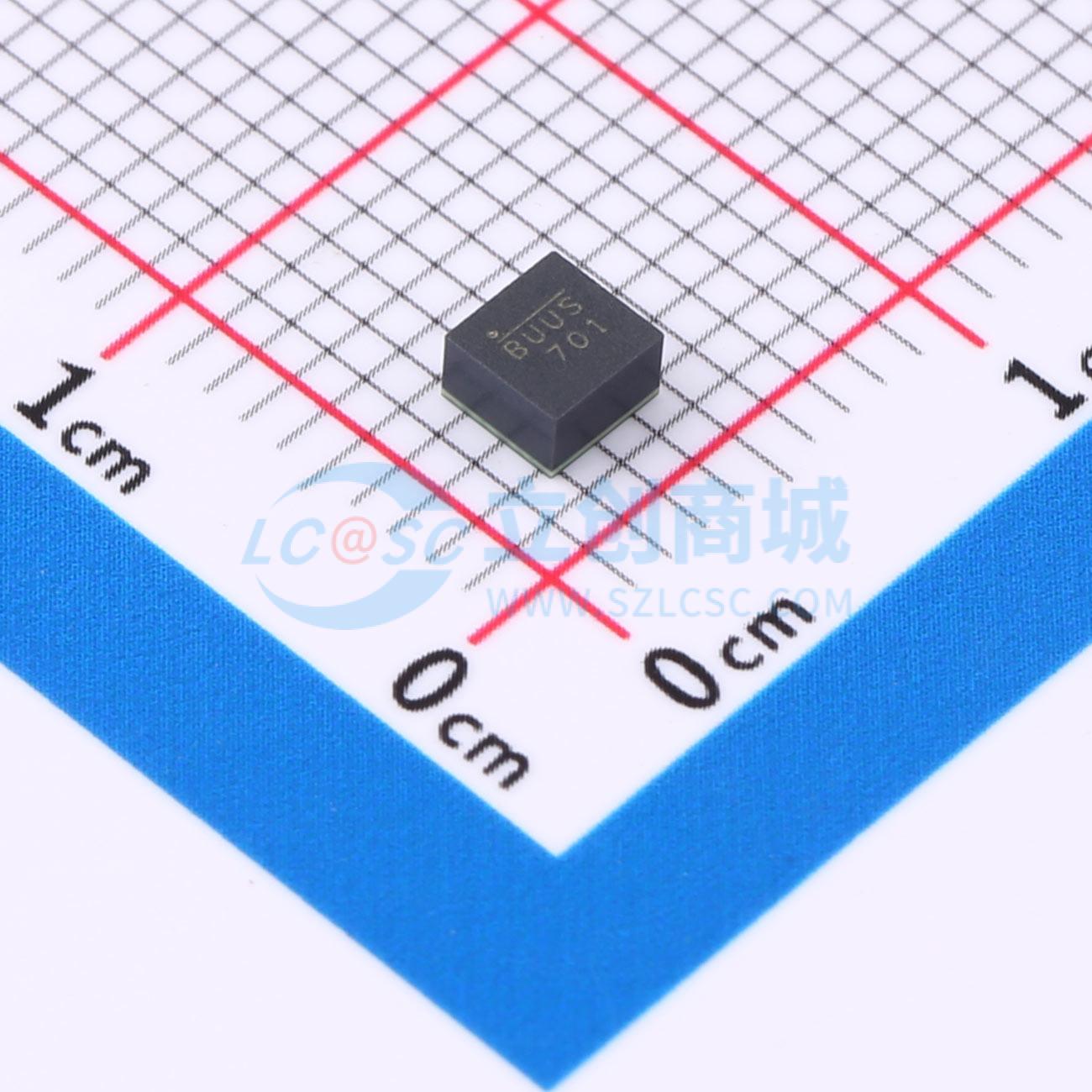

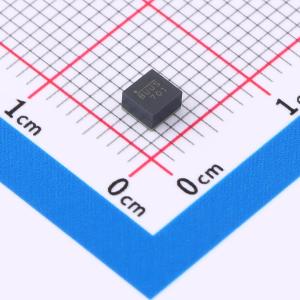

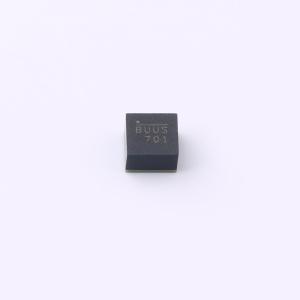

温馨提醒：图片仅供参考，商品以实物为准

MPM3864GPQ-Z

降压型 6A 2.75V~7V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MPM3864是一款完全集成的高频同步整流降压电源模块，内置电感器。该器件是一种紧凑的解决方案，可在较宽的输入电压（VIN）范围内实现6A的连续输出电流（Iout），并具有出色的负载和线性调整率。MPM3864具备同步模式操作，可在整个Iout负载范围内实现更高的效率
品牌名称: MPS(芯源)
商品型号: MPM3864GPQ-Z
商品编号: C22419768
商品封装: ECLGA-19(3x3)
包装方式: 编带
商品毛重: 0.499克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	105uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	可调软启动；过流保护；工作状态指示；打嗝限流

商品概述

MPM3864是一款内置电感的全集成高频同步整流降压功率模块。该器件是一款紧凑型解决方案，可在宽输入电压范围内实现6A连续输出电流（IOUT），具有出色的负载和线性调整率。MPM3864采用同步模式工作，可在整个IOUT负载范围内实现更高的效率。恒定导通时间（COT）控制可实现非常快的瞬态响应、简化环路设计，还可实现严格的输出调整率。完整保护功能包括短路保护（SCP）、过流保护（OCP）、欠压锁定（UVLO）和热关断。MPM3864仅需要极少的现成标准外部元器件，提供节省空间的ECLGA-19（3mm×3mm×1.85mm）封装。

商品特性

2.75V 至 7V 宽工作输入电压（VIN）范围
6A 输出电流（IOUT）
内置功率MOSFET
输出电压（VOUT）可调低至0.6V
高效率同步模式工作
预偏置启动
强制连续导通模式（FCCM）可降低输出电压纹波
固定1200kHz开关频率（fSW）
可配置外部软启动时间（tSS）
使能（EN）和电源良好（PG）支持电源排序
带打嗝模式的过流保护（OCP）
热关断
提供ECLGA-19（3mm×3mm×1.85mm）封装

应用领域

现场可编程门阵列（FPGA）电源系统
光模块
电信
网络
工业设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.75V~7V
	输出电压	600mV~7V
	输出电流	6A
	开关频率	900kHz~1.6MHz
	工作温度	-40℃~+125℃@(TJ)
