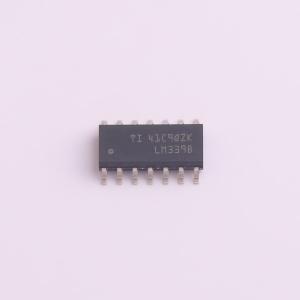

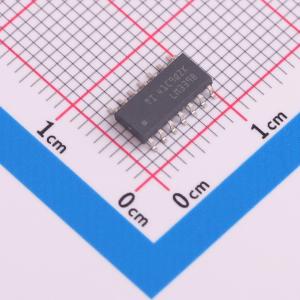

温馨提醒：图片仅供参考，商品以实物为准

LM339BIDR

四路差分比较器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 下一代B版本比较器具有更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流和更低的传播延迟，并通过专用ESD钳位提高了2kV ESD性能和输入耐用性。可直接替代LM239、LM339和LM2901（“A”和“V”版本）。所有器件都包含四个独立的电压比较器，这些比较器可在宽电压范围内由单电源供电运行。静态电流不受电源电压的影响。
品牌名称: TI(德州仪器)
商品型号: LM339BIDR
商品编号: C22416291
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

LM339B 和 LM2901B 器件是业界通用 LM339 和 LM2901 比较器系列的下一代版本。下一代 B 版本比较器具有更低的失调电压、更高的电源电压能力、更低的电源电流、更低的输入偏置电流和更低的传播延迟，并通过专用 ESD 钳位提高了 2kV ESD 性能和输入耐用性。所有器件都包含四个独立的电压比较器，这些比较器可在宽电压范围内由单电源供电运行。静态电流不受电源电压的影响。

商品特性

全新 LM339B 和 LM2901B
改进了 B 版本的规格
最大额定值高达 38V
ESD 等级 (HBM):2kV
低输入失调电压:0.37mV
低输入偏置电流:3.5nA
低电源电流:每个比较器 200µA
更短的响应时间 (1µs)
共模输入电压范围包括接地
差分输入电压范围等于最大额定电源电压:±38V
低输出饱和电压
输出与 TTL、MOS 和 CMOS 兼容
对于单通道版本，请参阅 TL331B
对于双通道版本，请参阅 LM393B 或 LM2903B

应用领域

扫地机器人
单相 UPS
服务器 PSU
无绳电动工具
无线基础设施
电器
楼宇自动化
工厂自动化与控制
电机驱动器
信息娱乐系统与仪表组

	属性	参数值
	商品目录	比较器
	比较器数	四路
	输入失调电压(Vos)	370uV
	输入偏置电流(Ib)	3.5nA
	传播延迟(tpd)	1us
	共模抑制比(CMRR)	-
	输出类型	开漏
	输出模式	MOS；TTL；CMOS

	属性	参数值
	静态电流(Iq)	800uA
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	38V
	单电源	2V~36V
	输入失调电流(Ios)	0.5nA
	响应时间(tr)	1us
	功能特性	ESD保护
