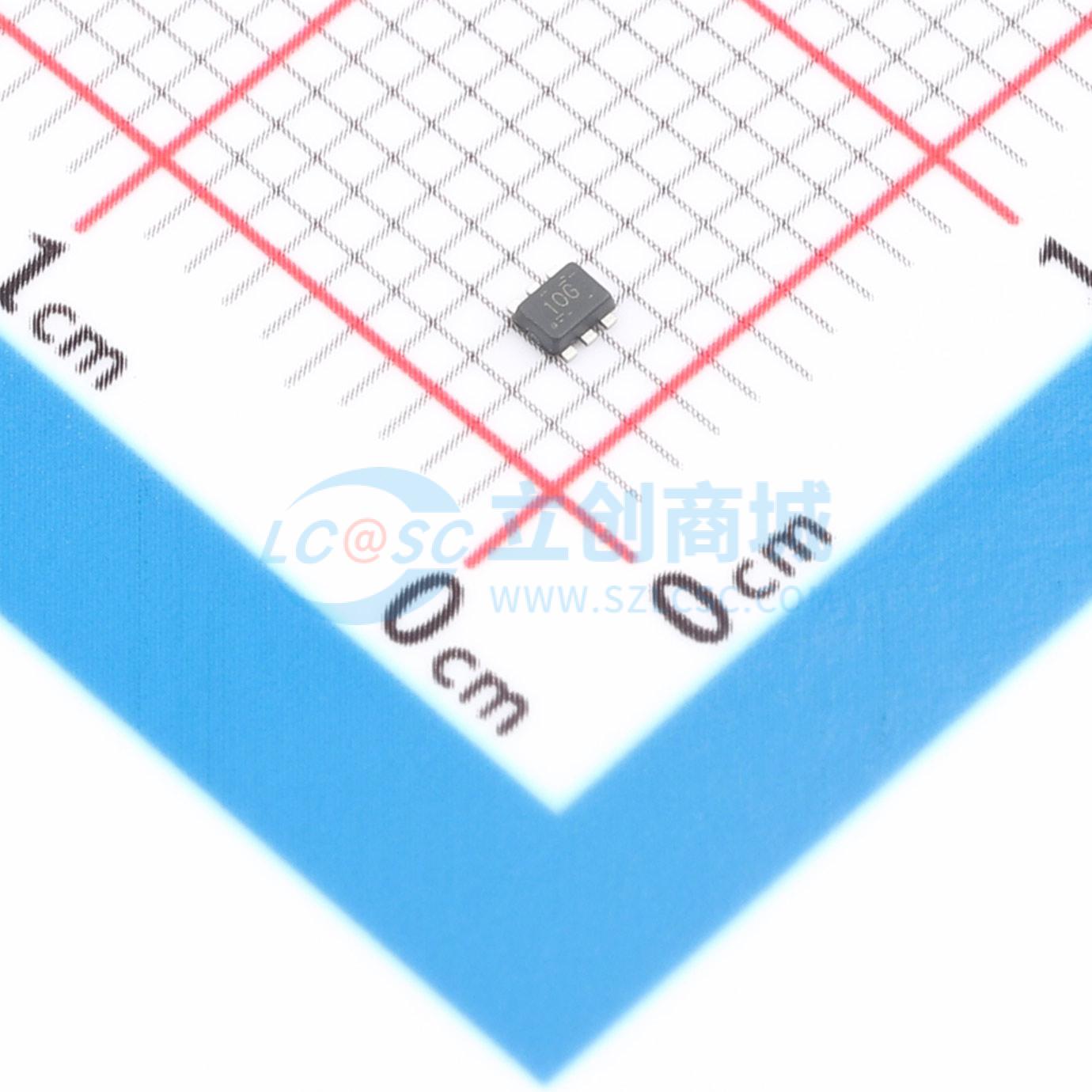

温馨提醒：图片仅供参考，商品以实物为准
TPS62A01QDRLRQ1
降压型 1A 2.5V~5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62A01x-Q1 系列器件是同步直流/直流降压转换器，经过优化可实现高效率和紧凑型设计尺寸。这些器件集成了可提供高达 1A 输出电流的开关。在中等负载至重负载情况下，这些器件将以 2.4MHz 开关频率在脉宽调制 (PWM) 模式下运行。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62A01QDRLRQ1
- 商品编号
- C22413605
- 商品封装
- SOT-563-6
- 包装方式
- 编带
- 商品毛重
- 0.037666克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1A | |
| 开关频率 | 2.4MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 23uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS62A01x-Q1 系列器件是同步直流/直流降压转换器，经过优化可实现高效率和紧凑型设计尺寸。这些器件集成了可提供高达 1A 输出电流的开关。在中等负载至重负载情况下，这些器件将以 2.4MHz 开关频率在脉宽调制 (PWM) 模式下运行。在轻载情况下，这些器件自动进入节能模式 (PSM)，从而在整个负载电流范围内保持高效率。关断时，电流消耗量也最低。该器件系列的 TPS62A01A-Q1 型号在整个负载电流范围内以强制 PWM 模式运行。TPS62A01x-Q1 器件通过一个外部电阻分压器提供可调节输出电压。内部软启动电路可限制启动期间的浪涌电流。内置的其他特性包括过流保护、热关断保护和电源正常指示。这些器件采用 SOT-563 封装。
商品特性
- 输入电压范围为 2.5V 至 5.5V
- 符合面向汽车应用的 AEC-Q100 标准
- 器件温度等级 1: -40℃ 至 +125℃ TA
- 可调输出电压范围：0.6V 至 VIN
- 100mΩ 和 67mΩ 低 RDSON 开关
- 小于 25μA 的静态电流
- 1.5% 反馈精度（-40℃ 至 150℃）
- 100% 模式运行
- 2.4MHz 开关频率
- 支持节电模式或 PWM 选项
- 电源正常状态输出引脚
- 短路保护 (HICCUP)
- 内部软启动
- 有源输出放电
- 热关断保护
- 采用 1.60mm × 1.60mm SOT563 封装
应用领域
- 前置摄像头
- 环视系统 ECU
- 汽车仪表组显示器
