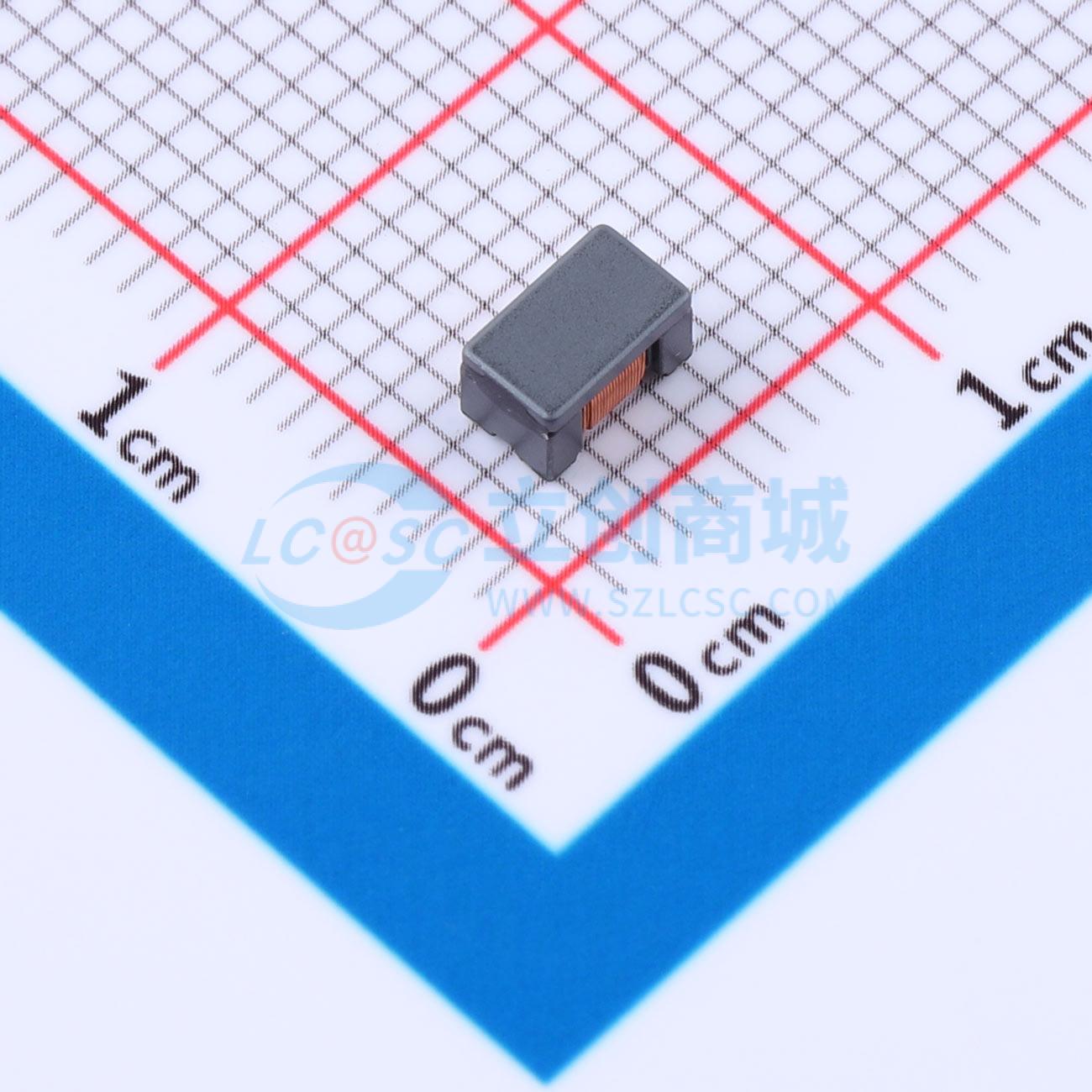

1812CAN-513NRC

该器件设计用于在汽车或通用工业自动化应用中对CAN或CAN FD总线进行共模噪声抑制，也可用于FlexRay汽车总线系统。与市场上其他CANbus扼流圈相比，其直流电阻降低50%，电流处理能力更高。它能滤除宽频率范围的共模噪声，采用低剖面1812封装，尺寸为4.95×3.18×3.0 mm。磁芯材料为铁氧体。符合RoHS标准，无卤素。重量约为120~130 mg。端接为符合RoHS标准的哑光锡镀层（覆盖在镍层上，再覆盖在银钯-玻璃熔块上）。环境工作温度范围为–40°C至+125°C（对应Irms电流）。最高部件温度为+150°C。部件存储温度范围为–40°C至+150°C；带装和卷盘包装的存储温度范围为–40°C至+80°C。耐焊接热性能为在+260°C下最多进行三次回流焊，每次40秒，循环间部件冷却至室温。湿度敏感等级为1级（在<30°C / 85%相对湿度条件下，车间寿命无限）。失效率为每十亿小时38次，平均无故障时间为26,315,789小时（按Telcordia SR-332标准计算）。已按照MIL-STD-202方法215外加额外水洗进行PCB清洗测试。推荐焊盘图案尺寸单位为英寸和毫米。包装形式为600个/7英寸卷盘或2200个/13英寸卷盘；塑料载带宽度为12 mm，厚度为0.30 mm，口袋间距为8 mm，口袋深度为3.05 mm。典型阻抗随频率变化。
