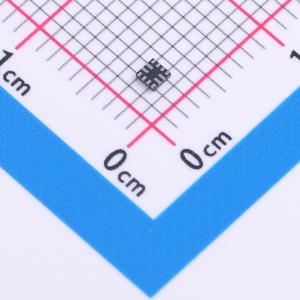

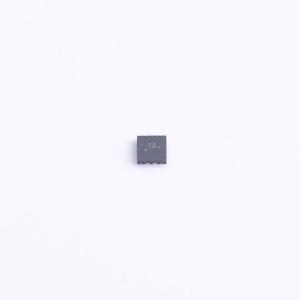

TUSB211AIRWBR
USB2.0 480Mbps高速信号调节器
- 描述
- TUSB211A是第三代USB2.0高速信号调节器，旨在补偿传输通道中的交流损失（由于电容性负载）和直流损失（由于电阻性负载）。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TUSB211AIRWBR
- 商品编号
- C22409987
- 商品封装
- X2QFN-12(1.6x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.201278克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 数据速率 | 12Mbps；480Mbps | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 36mA | |
| 功能特性 | 使能/关断功能；链路均衡与补偿；中断生成 |
商品概述
TUSB211A是一款第三代USB 2.0高速信号调理器，设计用于补偿传输信道中的AC损耗（由容性负载引起）和DC损耗（由电阻性损耗引起）。TUSB211A采用专利设计，通过边缘增强器加速USB 2.0高速信号的转换边沿，并通过DC升压功能提高静态电平。此外，TUSB211A包含预均衡功能，用于补偿长电缆长度应用中的码间干扰（ISI）抖动。USB低速和全速信号特性不受TUSB211A影响。TUSB211A可改善信号质量，不会改变分组时序，也不会增加传播延迟或延迟。TUSB211A可帮助系统在电缆长度长达5米时满足USB 2.0高速近端眼图合规要求，兼容USB On-The-Go (OTG) 和电池充电（BC）规范。
商品特性
- 宽供电电压范围:2.3 V - 6.5 V
- USB断开连接和关断状态下功耗极低
- 提供USB 2.0高速信号调理
- 兼容USB 2.0、OTG 2.0和BC 1.2
- 支持低速、全速和高速信号传输
- 与主机或设备无关
- 支持最长5米电缆长度
- 可通过外部下拉电阻值选择四种信号均衡（边缘增强搭配DC升压）设置
- 使用两个TUSB211A器件可支持最长10米电缆长度
- 可扩展解决方案，器件可菊花链连接用于高损耗应用
应用领域
- 笔记本电脑、台式机或扩展坞
- 便携式电子产品
- 平板电脑
- 手机
- 电视
- 有源电缆
- 电缆延长器
- 背板
