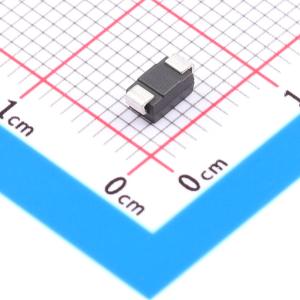

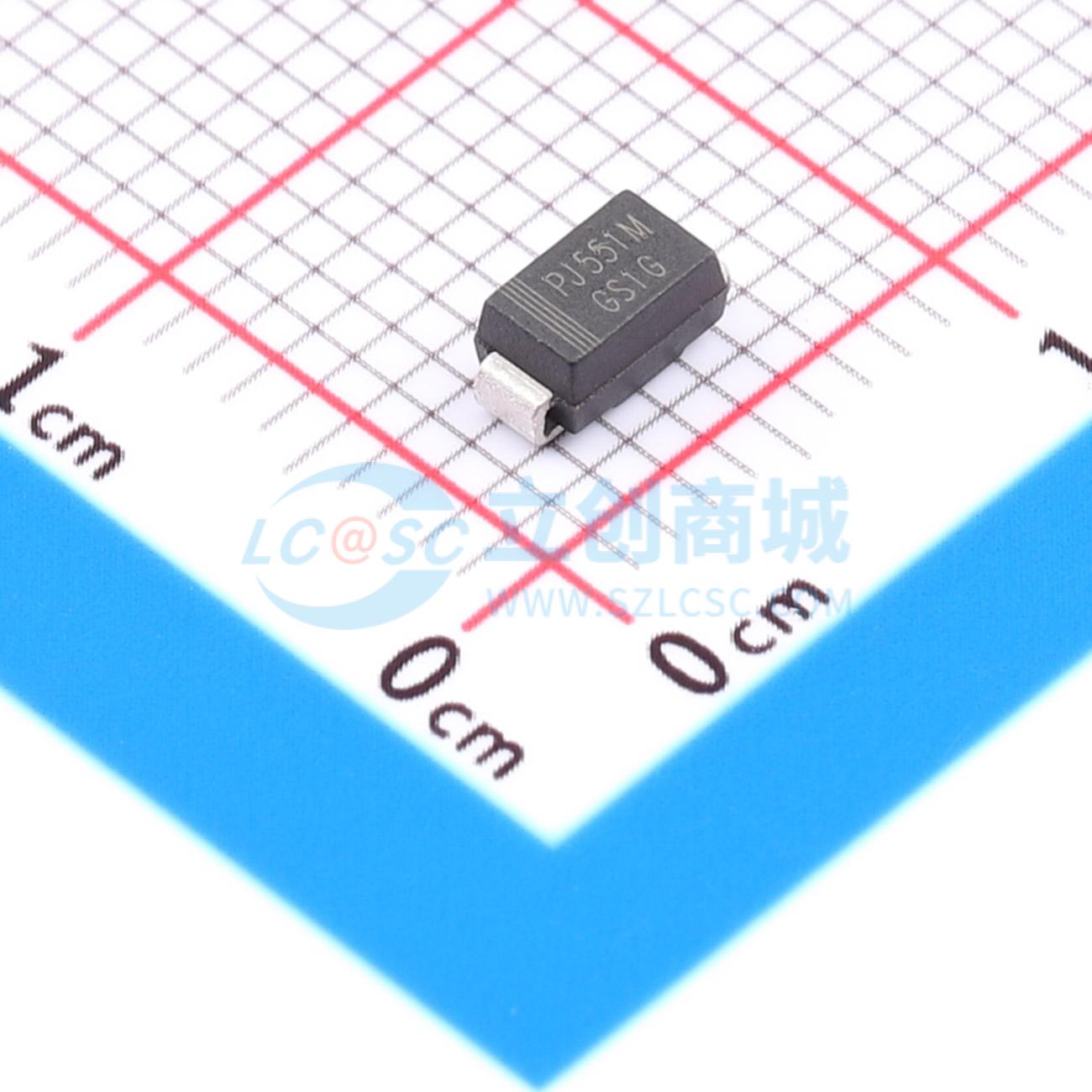

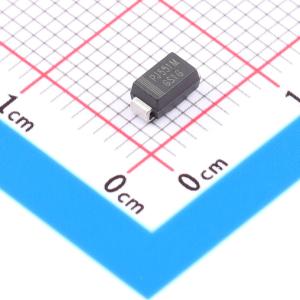

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.1V@1A | |
| 直流反向耐压(Vr) | 400V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 1uA | |
| 非重复峰值浪涌电流 (Ifsm) | - | |
| 工作结温范围 | -55℃~+150℃ |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 易于拾取和放置
- 低正向压降
- 高温焊接能力：端子处可承受260°C持续10秒
- 玻璃钝化芯片结
- 符合AEC-Q101认证
- 绿色模塑化合物，符合IEC 61249标准
- 外壳：JEDEC DO-214AC模塑塑料封装
- 端子：镀锡，符合MIL-STD-750方法2026的可焊性标准
- 极性：色带表示阴极端
- 标准包装：12mm载带（符合EIA-481标准）
- 近似重量：0.0679克
