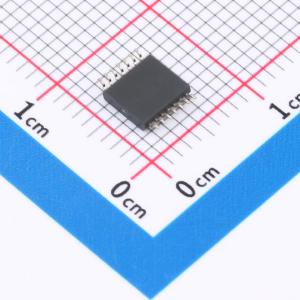

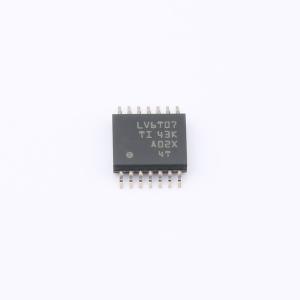

温馨提醒：图片仅供参考，商品以实物为准

SN74LV6T07PWR

具有集成转换功能的六路开漏缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 器件包含六个具有开漏输出的独立缓冲器。每个缓冲器以正逻辑执行布尔函数 Y = A。该输入经设计，具有较低阈值电路，支持较低电压CMOS输入的升压转换（例如1.2V输入转换为1.8V输出或1.8V输入转换为3.3V输出）。此外，5V容限输入引脚可实现降压转换（例如3.3V至2.5V输出）。
品牌名称: TI(德州仪器)
商品型号: SN74LV6T07PWR
商品编号: C22398661
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.124克(g)

商品参数

商品概述

SN74LV6T07是具有集成转换功能的六路开漏缓冲器。SN74LV6T07 器件包含六个具有开漏输出的独立缓冲器，每个缓冲器以正逻辑执行布尔函数 Y = A。该输入经设计，具有较低阈值电路，支持较低电压 CMOS 输入的升压转换，例如 1.2V 输入转换为 1.8V 输出或 1.8V 输入转换为 3.3V 输出。此外，5.5V容限输入引脚可实现降压转换，例如 3.3V 输入转换为 2.5V 输出。

商品特性

1.65V至5.5V的宽工作电压范围
5.5V容限输入引脚
LV×T 增强型输入与开漏输出相结合，可提供最大的电压转换灵活性
运行速度超过 6.67Mbps (RPU = 1kΩ, CL = 30pF)
使用 1.8V 电源，即可实现 1.2V 至 5V 的升压转换
使用任何有效电源均可实现 5V 至 0.8V 甚至更低电压的降压转换
支持标准功能引脚排列
闩锁性能超过 250mA，符合 JESD 17 规范

应用领域

启用或禁用数字信号
控制指示灯LED
通信模块和系统控制器之间的转换

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	开漏
	工作电压	1.65V~5.5V
	元件数	6
	每个元件位数	6
	通道类型	单向

	属性	参数值
	灌电流(IOL)	15mA
	系列	74LV
	工作温度	-40℃~+125℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	9.4ns@5V,50pF
	功能特性	电平转换
