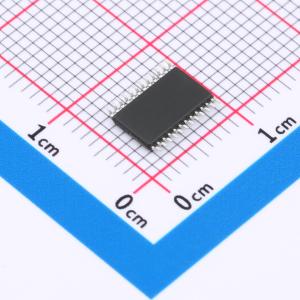

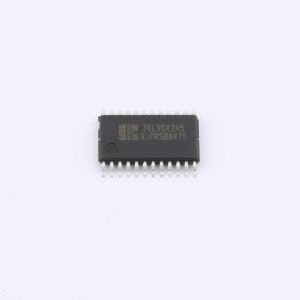

AiP74LVC4245TA24.TR

双电源带三态控制的8路总线收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AiP74LVC4245是双电源8路总线收发器，在发送和接收方向均具有同相三态总线兼容输出。它旨在3V和5V混合供电环境中连接3V和5V总线。该器件具有一个便于级联的输出使能输入（引脚OE ）；一个用于方向控制的发送/接收输入（引脚DIR）。
品牌名称: I-CORE(中微爱芯)
商品型号: AiP74LVC4245TA24.TR
商品编号: C22395779
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

AiP74LVC4245是双电源8路总线收发器，在发送和接收方向均具有同相三态总线兼容输出。它旨在3V和5V混合供电环境中连接3V和5V总线。该器件具有一个便于级联的输出使能输入（引脚OE ）；一个用于方向控制的发送/接收输入（引脚DIR）。引脚OE 控制输出，以便有效隔离总线。在挂起模式下，当VCC(A)为零时，将没有电流从一个电源流到另一电源。A输出必须设置为三态，并且A总线上的电压必须小于Vdiode（典型值为0.7V）。VCC(A) ≥ VCC(B)，在挂起模式下除外。

商品特性

5V耐压输入/输出，用于与5V逻辑接口
较宽的电源电压范围
CMOS低功耗
与TTL电平直接接口
输入可接受高达5.5V的电压
VCC(A) = 0V时为高阻抗
工作环境温度范围：-40℃ ~ +105℃
封装形式：SOP24/SSOP24/TSSOP24/DHVQFN24

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交33单

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	1.5V~5.5V
	元件数	1
	每个元件位数	8

	属性	参数值
	系列	74LVC
	工作温度	-40℃~+105℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	3.3ns@3.3V,50pF
