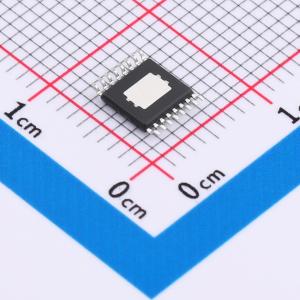

Hi5000H

高精度无频闪调光降压、升压、升降压LED恒流驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Hi5000是一款外围电路简洁的宽调光比无频闪调光LED恒流驱动器，支持降压、升压以及升降压拓扑的应用，适用于6.5-75V输入电压范围的LED恒流照明领域，调光深度深，低辉负载调整率和一致性好。 Hi5000采用专利算法，可以实现高精度的恒流效果，输出电流恒流精度≤±3%，负载调整率<±0.5%，可以轻松满足宽输入输出电压的应用需求，全程调光无频闪。芯片支持PWM转模拟调光，支持PWM调光，当需要更深调光比，PWM转模拟调光和PWM调光配合使用，可以达到10000：1调光比；此外芯片LD脚支持0.2V到2.5V的模拟调光，LD端口接电容到地，可以设置软启动时间。
品牌名称: Hichips(智芯)
商品型号: Hi5000H
商品编号: C22395781
商品封装: HTSSOP-16
包装方式: 编带
商品毛重: 0.159325克(g)

商品参数

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；过流保护(OCP)；过压保护(OVP)；欠压保护(UVP)
	工作电压(AC)	-
	拓扑结构	降压-升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	3%

商品概述

Hi5000是一款外围电路简洁的宽调光比无频闪调光LED恒流驱动器，支持降压、升压以及升降压拓扑的应用，适用于6.5 - 75V输入电压范围的LED恒流照明领域，调光深度深，低辉负载调整率和一致性好。 Hi5000采用专利算法，可以实现高精度的恒流效果，输出电流恒流精度≤±3%，负载调整率<±0.5%，可以轻松满足宽输入输出电压的应用需求，全程调光无频闪。芯片支持PWM转模拟调光，支持PWM调光，当需要更深调光比，PWM转模拟调光和PWM调光配合使用，可以达到10000：1调光比；此外芯片LD脚支持0.2V到2.5V的模拟调光，LD端口接电容到地，可以设置软启动时间。 DIM、PWM、LD、UVLO管脚内置上拉，VFB管脚内置下拉，不使用时可以悬空。芯片的输出电流通过ISENSEN对ISENSEP端口的检流电阻来设定，支持降压共阳接法。支持过温降电流、过流保护、输入欠压保护和输出过压保护。

商品特性

支持降压、升压、升降压拓扑
支持100：1的PWM转模拟调光比
支持10000：1双路混合调光
支持10：1模拟调光
工作电压范围6.5 - 75V
固定工作频率130KHz
支持软启动
支持欠压保护
支持输出过压保护
转换效率>95%
负载调整率K±0.5%
低待机功耗
真正无频闪调光
支持最大输出电流设置
支持调光频率超过32K
支持PWM转模拟/模拟调光/PWM调光
内置80V LDO供电
恒流精度≤±3%
支持过温降电流
封装：QFN16_4X4/HTSSOP16

应用领域

0~10V调光Dali调光智能照明
户外照明
医疗照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	6.5V~75V
	开关频率	130kHz
	通道数	1
	输出电压	-
	输出电流	10A
