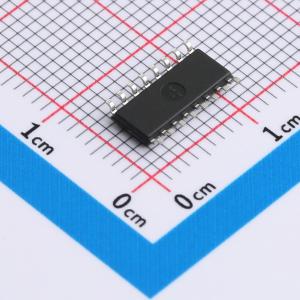

HP3600-AB001-SP16R

HP3600 双通道隔离驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HP3600 是慧能泰 HySwitch 产品系列下的一款双通道隔离驱动器，与 HP1010 搭配可形成图腾柱 PFC 的系统解决方案。HP3600 具有峰值 4 A 灌电流和 6 A 拉电流，150 kV/μs 高共模瞬变抗扰度 CMTI 以及低至 48 ns 的传播延迟。VDDA/VDDB 最高支持 33 V；VDDI 支持 3 至 18 V 宽范围输入，可以适应模拟和数字控制器接口。所有电源引脚都具备欠压锁定 UVLO 保护功能，保护门限为 3 V，适用于 GaN MOSFET 的隔离驱动应用。通道数：2 输出电流：4 A / 6 A 输入电压（最小）：3.5 V 输入电压（最大）：33 V 工作温度范围：-40 to 125 ℃ 共模抗扰能力：150 kV/μs
品牌名称: Hynetek(慧能泰)
商品型号: HP3600-AB001-SP16R
商品编号: C22394788
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.3058克(g)

商品参数

商品概述

HP3600隔离驱动器是一款隔离式双通道栅极驱动器，可配置为高端/低端驱动器。峰值源输出电流为4.0A，峰值灌输出电流为6.0A，具备可编程死区时间（DT）功能。将DIS引脚拉高可同时关闭两个输出，当DIS引脚开路或拉低时可正常工作。作为故障安全措施，初级侧逻辑故障会强制两个输出为低电平。 VDDA和VDDB电源电压最高可达33V。宽输入VDDI范围为3V至18V，使该驱动器适用于与模拟和数字控制器接口。所有电源电压引脚均具备欠压锁定（UVLO）保护。 HP3600采用SOP - 16封装，根据UL 1577标准，可提供3.0kVRMS的1分钟隔离。高共模瞬态抗扰度（CMTI）和低传播延迟使HP3600适用于广泛的隔离式MOSFET、SiC或GaN FET栅极驱动应用。

商品特性

共模瞬态抗扰度（CMTI）大于150 kV/μs
快速的输入到输出传播（48 ns）
4A峰值源输出、6A峰值灌输出
最高33V的VDD输出驱动电源
3V的VDD欠压锁定（UVLO）
输入级具备 - 5V处理能力
在欠压锁定（UVLO）条件下快速钳位输出
可编程重叠和死区时间
用于电源排序的快速禁用功能
SOP - 16封装
工作结温范围为 - 40℃至150℃

应用领域

电信电源
数据中心
户外电源
车载充电机（OBC）
电动汽车充电
工业自动化
家用电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	隔离式栅极驱动器
	驱动配置	低边；高边
	隔离电压(Vrms)	3000
	负载类型	MOSFET
	通道数	2
	输入侧工作电压	3V~18V
	拉电流(IOH)	4A

	属性	参数值
	灌电流(IOL)	6A
	工作温度	-40℃~+150℃@(Tj)
	上升时间(tr)	15ns
	下降时间(tf)	10ns
	静态电流(Iq)	2000uA
	CMTI(kV/us)	150kV/us
	驱动侧工作电压	3.5V~30V
