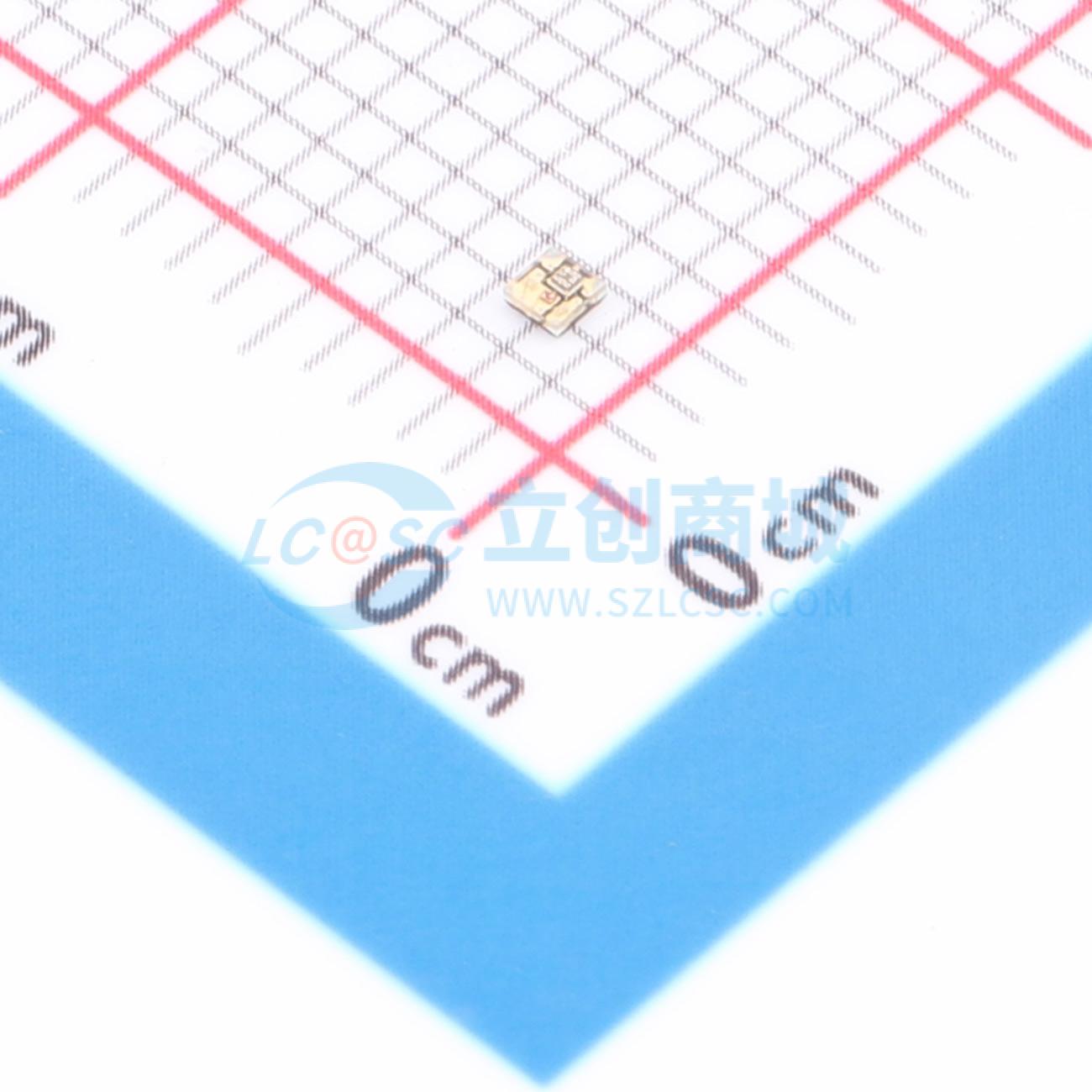

温馨提醒：图片仅供参考，商品以实物为准
SK6805-EC10-000
工作电压5V、发光角度160°、灰度256级、传输频率800Kbps的LED
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SK6805-EC10是一个集控制电路与发光电路于一体的嵌入式控制型LED光源，内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。
- 品牌名称
- 欧思科光电
- 商品型号
- SK6805-EC10-000
- 商品编号
- C22394946
- 商品封装
- SMD-4P,1.1x1.1mm
- 包装方式
- 编带
- 商品毛重
- 0.017247克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~625nm | |
| 主波长-绿 | 520nm~530nm | |
| 主波长-蓝 | 460nm~470nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.5V~5.5V | |
| 静态电流 | 0.3mA | |
| 抗静电能力 | 2000V | |
| 工作温度 | -40℃~+80℃ |
| 属性 | 参数值 | |
|---|---|---|
| PWM频率 | 4kHz | |
| 发光角度 | 160° | |
| 长度 | 1.1mm | |
| 宽度 | 1.1mm | |
| 功能特性 | 内置上电复位电路；内置单向传输功能 | |
| 发光强度-红 | 60mcd~120mcd | |
| 发光强度-绿 | 120mcd~240mcd | |
| 发光强度-蓝 | 40mcd~80mcd |
商品概述
工作电压为5V@5mA（输出GRB）。发光角度为160°。胶体颜色为半透明。内置复位电路，上电时不亮灯。灰度调节为256级。采用单线归零码传输协议，支持无限级联。数据传输频率可达800Kbps，当刷新速率为30帧/秒时，级联数不小于1024点。湿敏等级为4。静电防护等级为5KV。符合RoHS和REACH标准。
应用领域
- 消费电子产品
