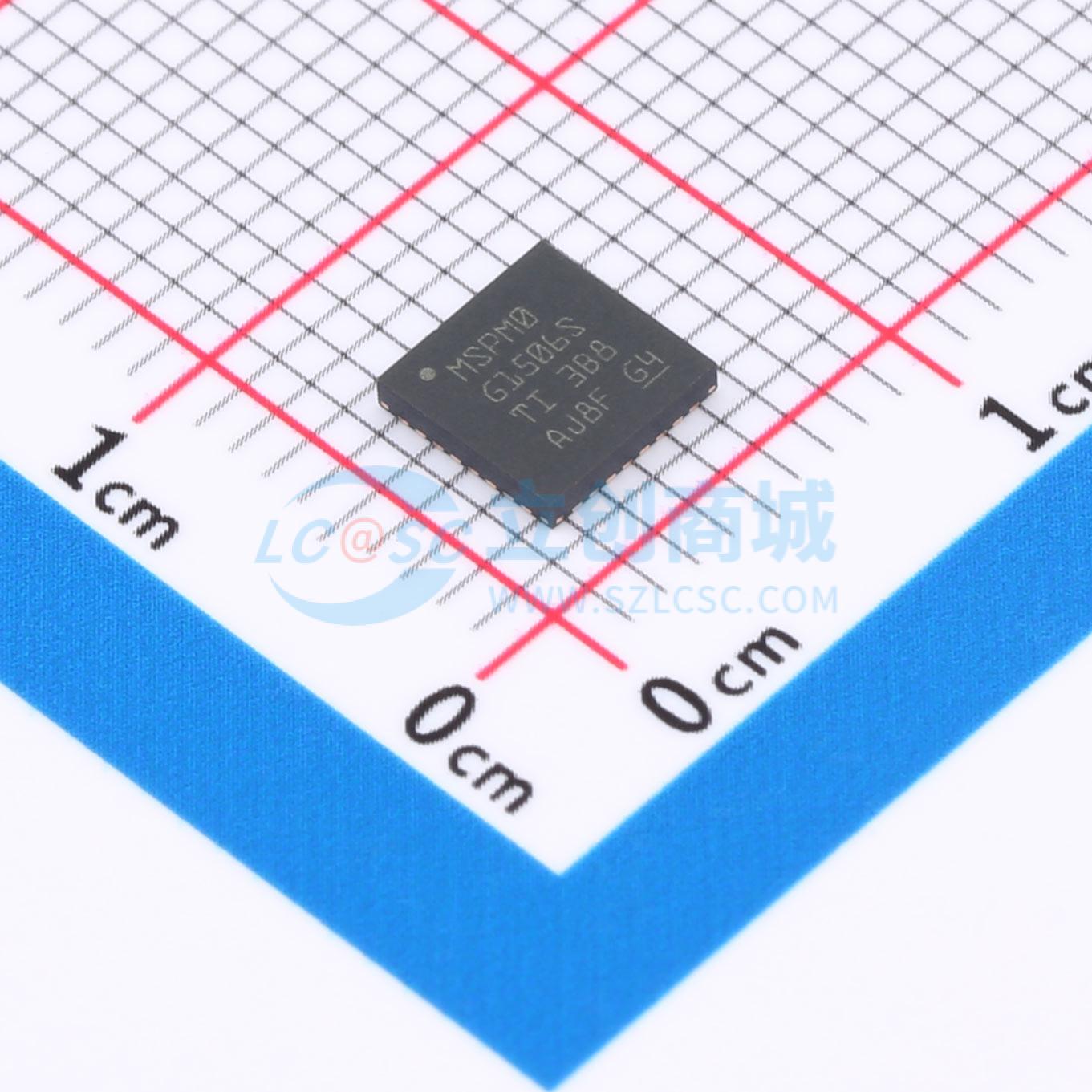

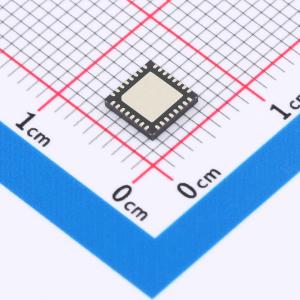

MSPM0G1506SRHBR

MSPM0G150x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MCU 系列，该 MCU 系列基于增强型Arm Cortex-M0+ 32 位内核平台，工作频率最高可达 80MHz。这些低成本 MCU 提供高性能模拟外设集成，支持 -40℃ 至 125℃ 的工作温度范围，并在 1.62V 至 3.6V 的电源电压下运行。MSPM0G150x 器件提供具有内置纠错码 (ECC) 且高达 128KB 的嵌入式闪存程序存储器以及具有硬件奇偶校验选项且高达 32KB 的 SRAM。这些 MCU 还包含一个存储器保护单元、7 通道 DMA、数学加速器和各种高性能模拟外设，例如两个 12 位 4MSPS ADC、一个可配置内部共享电压基准、一个 12 位 1Msps DAC、三个具有内置基准 DAC 的高速比较器、两个具有可编程增益的零漂移零交叉运算放大器和一个通用放大器。这些器件还提供智能数字外设，例如两个 16 位高级控制计时器、五个通用计时器（具有一个用于 QEI 接口的 16 位通用计时器、两个用于待机模式的 16 位通用计时器和一个 32 位通用计时器）、两个窗口式看门狗计时器以及一个具有警报和日历模式的 RTC。这些器件提供数据完整性和加密外设（AES、CRC、TRNG）以及增强型通信接口（四个 UART、两个 I2C、两个 SPI）。MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可让客户找到满足其工程需求的 MCU。MSPM0 MCU 平台将 Arm Cortex-M0+ 平台与超低功耗整体系统架构相结合，使系统设计人员能够在降低能耗的同时提高性能。MSPM0G150x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于快速开始设计。可供购买的开发套件包括 LaunchPad 开发套件。TI 还提供免费的 MSP 软件开发套件 (SDK)，该套件在 TI Resource Explorer 中作为 Code Composer Studio IDE 桌面版和云版组件提供。MSPM0 MCU 还通过 MSPAcademy 提供广泛的在线配套资料、培训，并通过 TI E2E 支持论坛提供在线支持。

• 搭载具有存储器保护单元、频率高达 80MHz 的 Arm 32位 Cortex-M0+ CPU
• 工作温度范围:-40℃ 至 125℃
• 电源电压范围:1.62V 至 3.6V
• 具有纠错码 (ECC) 且高达 128KB 的闪存
• 具有硬件奇偶校验且高达 32KB 的 SRAM
• 集成两个 12位 4Msps 同步采样模数转换器 (ADC)，总计多达 17 个外部通道
• ADC 支持硬件均值计算，可在 250ksps 下实现 14 位有效分辨率
• 集成一个具有集成输出缓冲器的 12 位 1Msps 数模转换器 (DAC)
• 集成两个零漂移、零交叉斩波运算放大器 (OPA)，0.5μV/℃ 温漂，带有高达 32x 的集成可编程增益级
• 集成一个通用放大器 (GPAMP)
• 集成三个具有 8 位基准 DAC 的高速比较器 (COMP)，高速模式下传播延迟为 32ns，支持低至 1μA 的低功耗模式运行
• 支持 ADC、OPA、GPAMP、COMP 和 DAC 之间的可编程模拟连接
• 提供可配置的 1.4V 和 2.5V 内部共享基准电压(VREF)
• 集成温度传感器
• 多种经优化的低功耗模式:RUN 模式 101µA/MHz (CoreMark)；SLEEP 模式 40µA/MHz；STOP 模式 190µA/4MHz；STANDBY 模式 1.5µA（带 32KHz LFXT），保留 SRAM 的 RTC、CPU 状态以及寄存器；SHUTDOWN 模式 80nA，保留 IO 和 IO 唤醒能力
• 集成 7 通道 DMA 控制器
• 数学加速器支持 DIV、SQRT、MAC 和 TRIG 计算
• 集成七个计时器，支持多达 22 个 PWM 通道
• 一个 16 位通用计时器支持 QEI
• 两个 16 位通用计时器支持 STANDBY 模式下的低功耗运行
• 一个 32 位通用计时器
• 两个 16 位高级计时器，支持互补输出和死区，支持多达 12 个 PWM 通道
• 两个窗口化看门狗计时器 (WWDT)
• 集成具有报警和日历模式的 RTC
• 四个 UART 接口，其中一个支持 LIN、IrDA、DALI、智能卡、Manchester，三个接口支持待机模式下的低功耗运行
• 两个 I2C 接口，支持 FM+ (1Mbit/s)、SMBus/PMBus 以及从 STOP 模式唤醒
• 两个 SPI 接口，一个 SPI 支持高达 32Mbit/s 的速率
• 内置 4MHz 至 32MHz 振荡器 (SYSOSC)，精度高达 ±1.2%
• 集成高达 80MHz 的锁相环 (PLL)
• 内置精度为 ±3% 的 32kHz 低频振荡器(LFOSC)
• 支持外部 4MHz 至 48MHz 晶体振荡器 (HFXT)
• 支持外部 32kHz 晶体振荡器 (LFXT)
• 支持外部时钟输入
• 集成循环冗余校验器（CRC-16、CRC-32）
• 集成真随机数发生器 (TRNG)
• 支持使用 128 位或 256 位密钥的 AES 加密
• 多达 60 个 GPIO
• 两个 5V 容限开漏 IO
• 两个驱动强度为 20mA 的高驱动 IO
• 多达 5 个高速 IO
• 支持 2 引脚串行线调试 (SWD)
• 提供多种封装选项:64引脚 LQFP (PM)（0.5mm 间距）、48引脚 LQFP (PT)（0.5mm 间距）、24引脚 VQFN (RGE)（0.5mm 间距）、48引脚 VQFN (RGZ)（0.5mm 间距）、32引脚 VQFN (RHB)（0.5mm 间距）、32引脚 VSSOP (32DGS)（0.5mm 间距）、28引脚 VSSOP (28DGS)（0.5mm 间距）、28引脚 DSBGA (YCJ)（0.35mm 间距）
• 包含多个系列成员:MSPM0G1505（32KB 闪存、16KB RAM）、MSPM0G1506（64KB 闪存、32KB RAM）、MSPM0G1507（128KB 闪存、32KB RAM）
• 支持 LP-MSPM0G3507 LaunchPad 开发套件
• 支持 MSPM0 软件开发套件 (SDK)

• 电机控制
• 家用电器
• 不间断电源和逆变器
• 电子销售点系统
• 医疗和保健
• 测试和测量
• 工厂自动化和控制
• 工业运输
• 电网基础设施
• 智能抄表
• 通信模块
• 照明
• 个人电子产品
