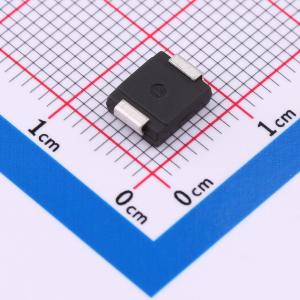

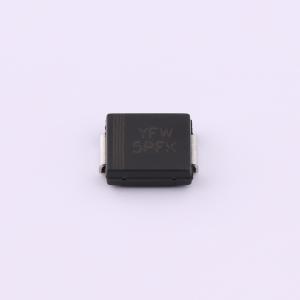

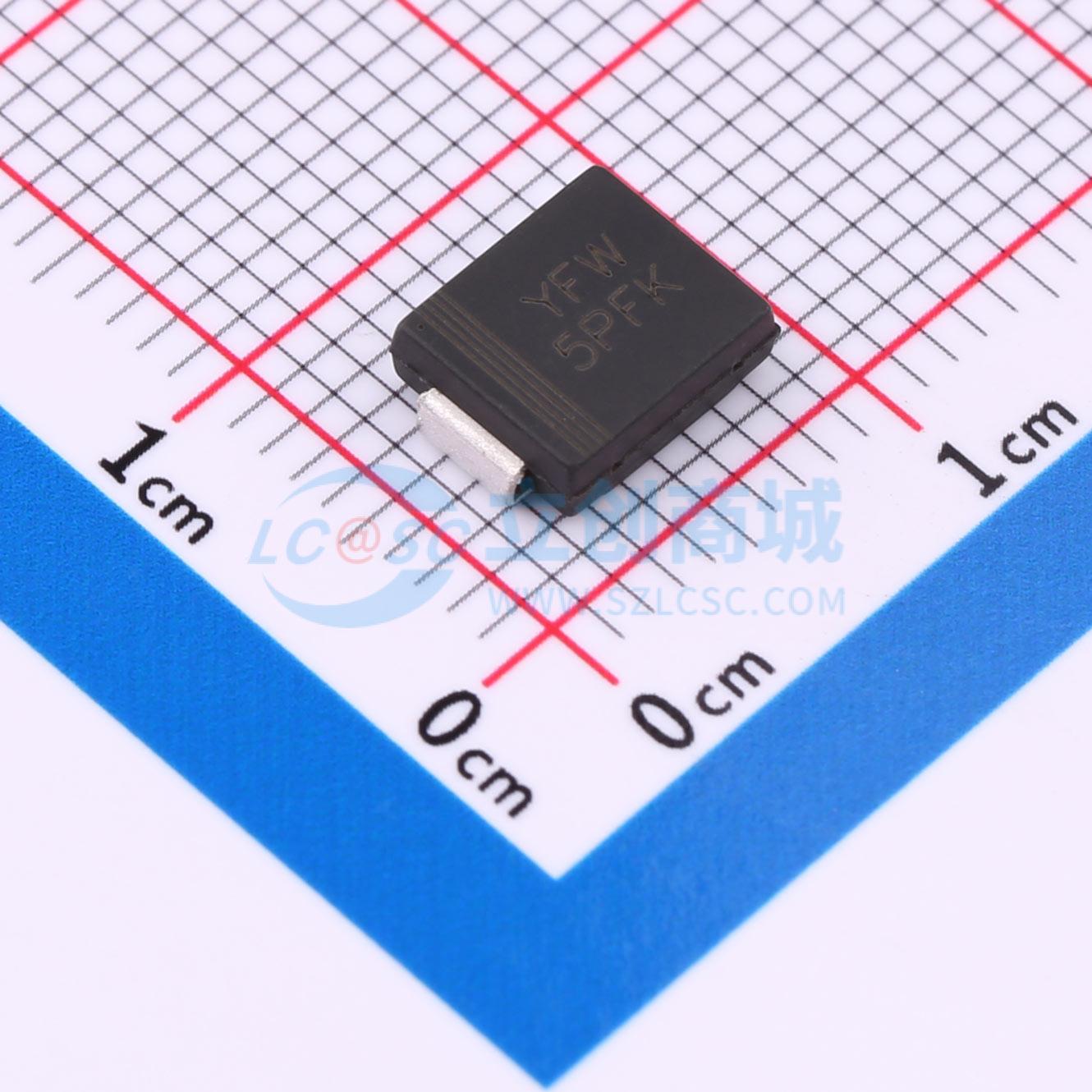

5.0SMDJ30A
单向TVS 30V截止 峰值浪涌电流：103A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：峰值功率耗散：在10 x 1000 μs脉冲下为5000W。 低轮廓封装。 出色的钳位能力。 当击穿电压（VBR）高于22V时，典型反向泄漏电流（IR）小于5μA。 玻璃钝化结。 快速响应时间：通常从0V到最小击穿电压（BV）小于1.0ps。 IEC 61000-4-2 ESD防护：空气放电30kV，接触放电30kV。 符合IEC 61000-4-2标准的数据线路ESD保护。 符合IEC 61000-4-4标准的数据线路EFT保护。 无卤且符合ROHS标准。 无铅镀层
- 品牌名称
- YFW(佑风微)
- 商品型号
- 5.0SMDJ30A
- 商品编号
- C22391910
- 商品封装
- DO-214AB(SMC)
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 103A@10/1000us | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 36.8V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 脉冲宽度为10x1000 μs时，峰值功耗为5000W
- 薄型封装
- 出色的钳位能力
- 当VBR高于22V时，典型反向电流小于5μA
- 玻璃钝化结
- 快速响应时间：从0V到最小击穿电压（BV）通常小于1.0ps
- 符合IEC 61000-4-2标准，静电放电（ESD）防护能力为30KV（空气放电）、30KV（接触放电）
- 依据IEC 61000-4-2标准对数据线进行ESD保护
- 依据IEC 61000-4-4标准对数据线进行电快速瞬变脉冲群（EFT）保护
- 无卤且符合ROHS标准
- 无铅表面处理
