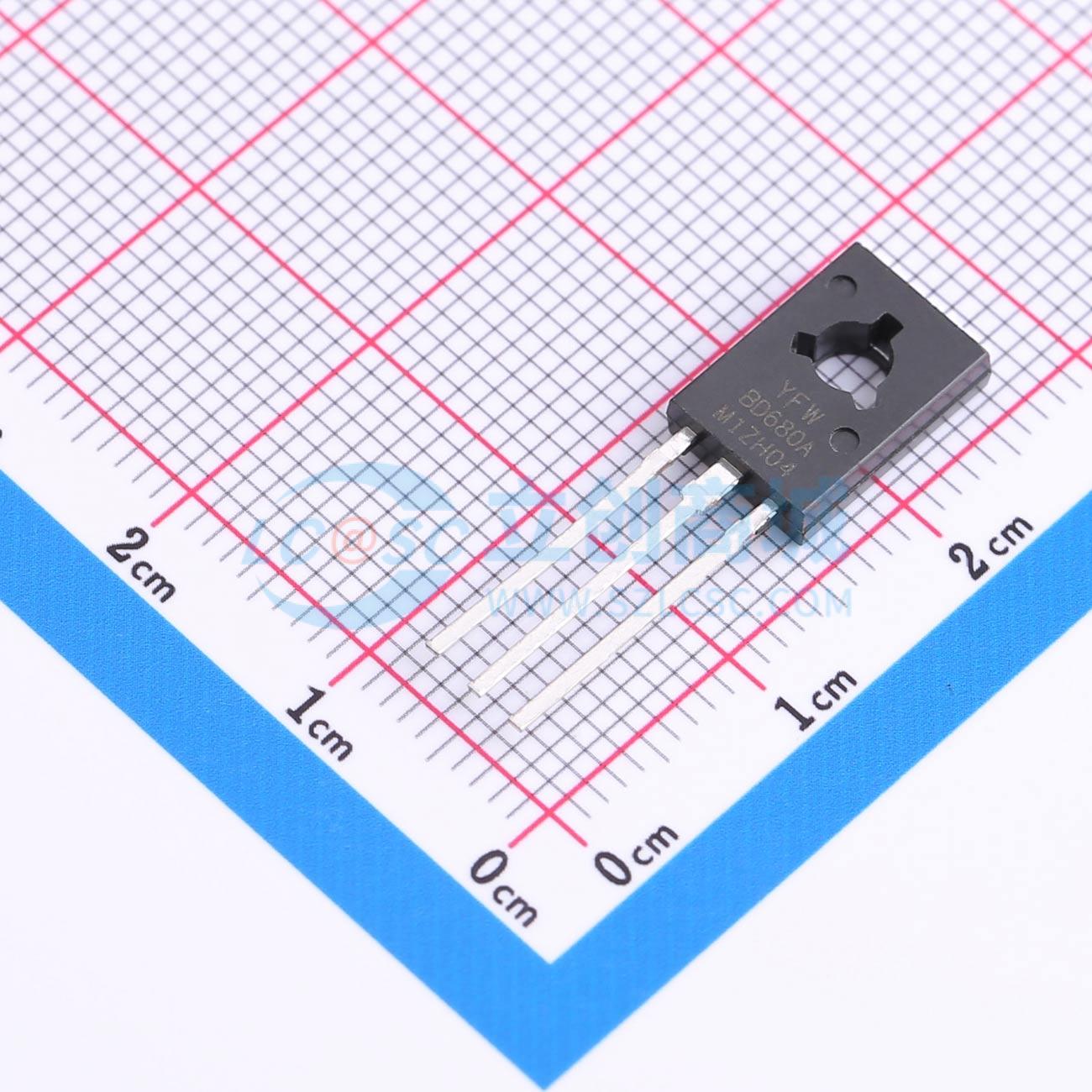

温馨提醒：图片仅供参考，商品以实物为准
BD680A
PNP 电流:4A 电压:80V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是硅外延基极NPN功率晶体管，采用单片达林顿结构，安装在TO-126塑料封装中。适用于中功率线性和开关应用。互补PNP类型分别对应。
- 品牌名称
- YFW(佑风微)
- 商品型号
- BD680A
- 商品编号
- C22391926
- 商品封装
- TO-126
- 包装方式
- 袋装
- 商品毛重
- 0.5892克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | PNP | |
| 集射极击穿电压(Vceo) | 80V | |
| 集电极电流(Ic) | 4A | |
| 耗散功率(Pd) | 40W | |
| 集电极截止电流(Icbo) | 200uA | |
| 集射极饱和电压(VCE(sat)) | 2.8V |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 750 | |
| 特征频率(fT) | - | |
| 射基极击穿电压(Vebo) | 5V | |
| 基极-发射极饱和电压(VBE(sat)) | - | |
| 基极-发射极导通电压(VBE(on)) | 2.5V | |
| 工作温度 | - |
商品概述
BD675、BD675A、BD677、BD677A、BD679、BD679A 和 BD681 是采用 TO-126 塑料封装的单片达林顿结构硅外延基极 NPN 功率晶体管。它们适用于中功率线性和开关应用。互补的 PNP 型晶体管分别为 BD676、BD676A、BD678、BD678A、BD680、BD680A 和 BD682。
应用领域
- 线性和开关工业设备。
