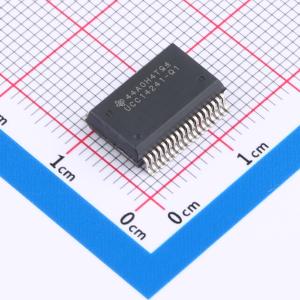

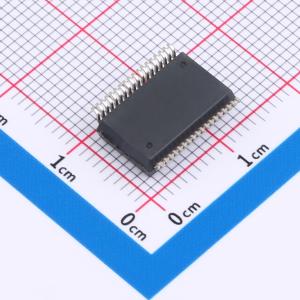

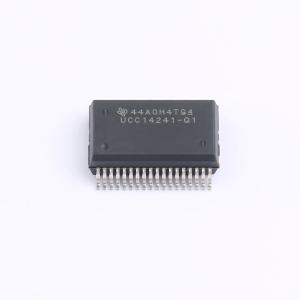

温馨提醒：图片仅供参考，商品以实物为准

UCC14241QDWNRQ1

汽车类2W、24V Vin、25V Vout、高密度、>5kVRMS隔离式直流/直流模块

关税

描述: UCC14241-Q1是一款符合汽车标准的高隔离电压直流/直流电源模块，旨在为IGBT或SiC栅极驱动器供电。UCC14241-Q1集成了具有专有架构的变压器和直流/直流控制器，可实现高效率和超低的发射。高精度输出电压可提供更好的通道增强，从而实现更高的系统效率，不会对功率器件栅极造成过应力。
品牌名称: TI(德州仪器)
商品型号: UCC14241QDWNRQ1
商品编号: C22391854
商品封装: SSOP-36
包装方式: 编带
商品毛重: 1.32克(g)

商品参数

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	1
	输出功率	2W
	工作电压(Vin)	27V
	输出电压(Vout)	15V~25V
	输出电流(最大值)	80mA
	隔离电压(Vrms)	5kV
	功能特性	EMI抑制；过热保护；过载保护；过压保护；欠压保护

商品概述

UCC14241-Q1 是一款符合汽车标准的高隔离电压直流/直流电源模块，旨在为 IGBT 或 SiC 栅极驱动器供电。UCC14241-Q1 集成了具有专有架构的变压器和直流/直流控制器，可实现高效率和超低的发射。高精度输出电压可提供更好的通道增强，从而实现更高的系统效率，不会对功率器件栅极造成过应力。UCC14241-Q1 可以高效提供高达 2W（典型值）的隔离输出功率。该模块需要非常少的外部元件，并且具有片上器件保护功能，可提供额外的特性，例如输入欠压锁定、过压锁定、输出电压电源正常比较器、过热关断、软启动超时、可调隔离式正负输出电压、使能引脚和开漏输出电源正常引脚。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

商品特性

采用隔离变压器的完全集成高密度隔离式直流/直流模块，用于驱动IGBT、SiC 和Si MOSFET
输入电压范围:21V 至 27V，最大值为 32V
在 TA ≤ 85℃ 时输出功率为 2.0W，在 TA = 105℃ 时输出功率 > 1.5W
可通过电阻器调节单路或双路输出电压，在整个工作范围内的调节精度为 <±1.3%
通过展频调制和集成变压器设计降低电磁发射
集成使能、电源正常、UVLO、OVLO、软启动、短路、功率限制、欠压、过压和过热保护功能
CMTI > 150kV/µs
符合面向汽车应用的 AEC-Q100 标准
温度等级1:-40℃ ≤ TJ ≤ 150℃
温度等级1:-40℃ ≤ TA ≤ 125℃
功能安全型，可提供用于功能安全系统设计的文档
符合 DIN EN IEC 60747-17 (VDE 0884-17) 标准的 7071VPK 增强型隔离
符合 UL1577 标准且长达 1 分钟的 5000VRMS 隔离
符合 CQC GB4943.1 标准的增强型绝缘
36 引脚宽体 SSOP 封装

应用领域

混合动力、电动和动力总成系统 (EV/HEV)
逆变器和电机控制
车载充电器 (OBC) 和无线充电器
直流/直流转换器
电网基础设施
电动汽车充电站电源模块
直流充电（桩）站
串式逆变器
电机驱动器
交流逆变器和变频驱动器、机器人伺服驱动器
工业运输
非公路用车电力驱动

	属性	参数值
	工作温度	-40℃~+125℃
	开关频率	13MHz
	静态电流	35mA
	长度	12.8mm
	宽度	7.5mm
	高度	3.4mm
	稳压类型	稳压型
