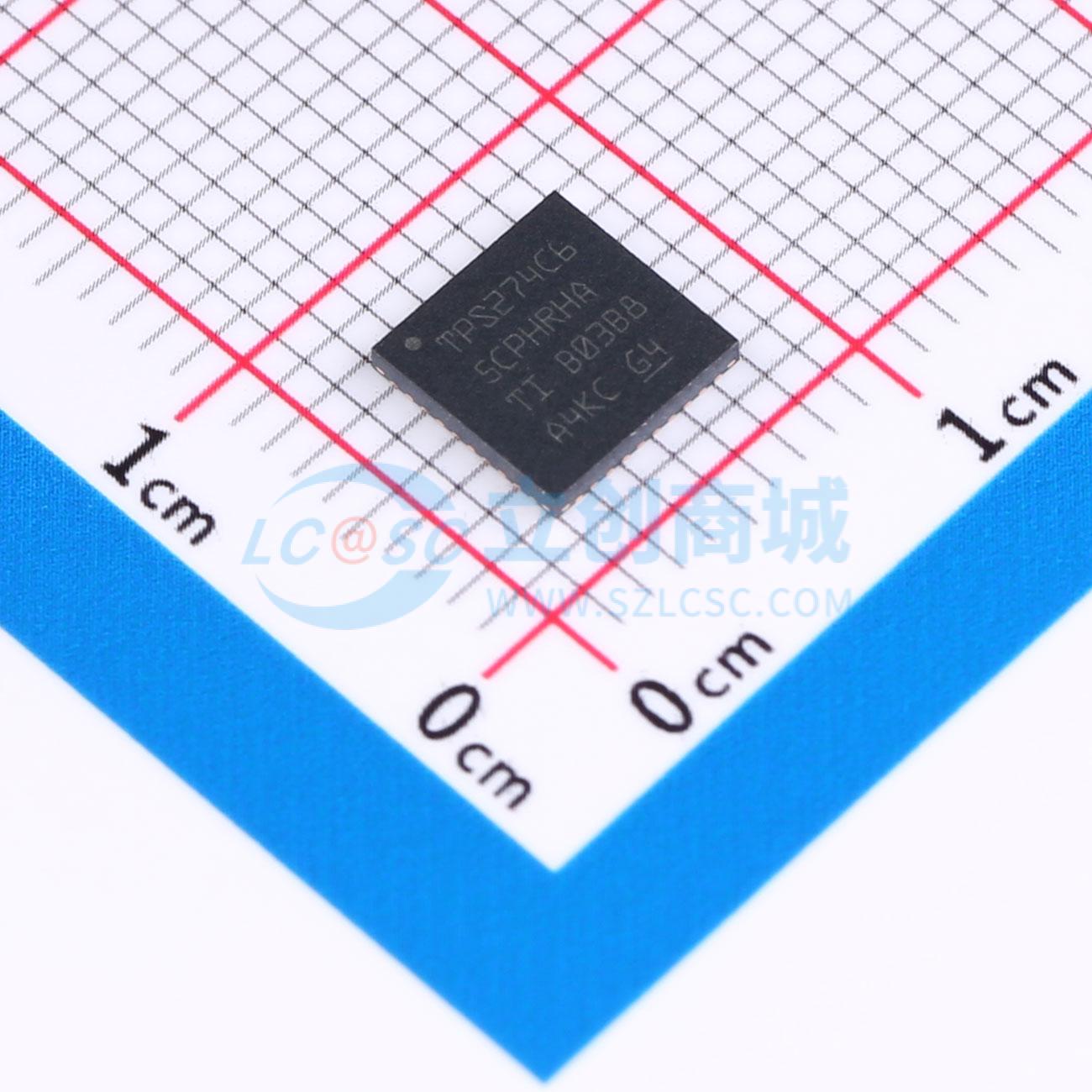

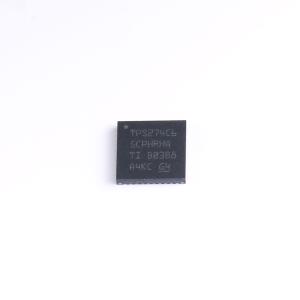

温馨提醒：图片仅供参考，商品以实物为准

TPS274C65CPHRHAR

具有SPI接口和诊断功能的四通道智能高侧开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款具有串行接口(SPI)控制功能的四通道智能高侧开关，旨在满足工业控制系统的要求。72mΩ的低RpsON可更大限度减少器件功耗，即使提供大的输出负载电流时也是如此。该器件集成了保护和诊断功能，可确保即使在发生短路或负载故障等不利事件时也能提供系统保护。该器件通过可靠的电流限值提供负载保护，电流限值在250mA至2.45A范围内可调，可在任何输出负载电流下提供保护
品牌名称: TI(德州仪器)
商品型号: TPS274C65CPHRHAR
商品编号: C22391282
商品封装: QFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.162克(g)

商品参数

	属性	参数值
	导通电阻	72mΩ
	功能特性	短路保护；过流保护；过温保护；欠压锁定；反向电流阻断
	工作温度	-40℃~+125℃

商品概述

TPS274C65xS 器件是一款具有串行接口 (SPI) 控制功能的四通道智能高侧开关，旨在满足工业控制系统的要求。72mΩ 的低 RDSON 可更大限度减少器件功耗，即使提供大的输出负载电流时也是如此。该器件集成了保护和诊断功能，可确保即使在发生短路或负载故障等不利事件时也能提供系统保护。该器件通过可靠的电流限值提供负载保护，电流限值在 250mA 至 2.45A 范围内可调，可在任何输出负载电流下提供保护。TPS274C65xS 具有可配置的浪涌电流周期，可在高浪涌电流负载、更快速为容性负载充电或驱动白炽灯泡的条件下，在导通期间设置更高的电流限值。TPS274C65xS 还提供精确的电流检测和集成式模数转换器，从而改进负载诊断。通过以数字方式报告负载电流，该器件支持通过任何隔离栅进行通信，同时实现预测性维护和负载诊断，从而延长系统寿命。此外，还集成了其他诊断功能，例如导通状态或关断状态开路负载检测和电源短路检测。TPS274C65xS 采用引脚间距为 0.5mm 的小型 6mm × 6mm VQFN 封装，可更大限度地减小 PCB 设计尺寸。

商品特性

四通道 72mΩ RON SPI 控制型智能高侧开关
低 RON 可确保在 500mA 至 2A 直流负载下实现低功耗
SPI 控制可实现控制与输出的简单隔离
可调电流限制可提高系统级可靠性
TPS274C65AS、TPS274C65BS:电流限值设置范围为 250mA 至 2.2A
TPS274C65ASH:电流限值设置范围为 290mA 至 2.45A
能驱动感性、容性和阻性负载
用于浪涌电流管理的双电流限制阈值
集成输出钳位对电感负载进行消磁
强大的输出保护
集成热关断
对地短路保护
可配置故障处理
诊断功能可提高模块智能
输出负载电流测量
断线和电源短路检测
小型 6mm × 6mm 无引线封装

应用领域

工业PLC系统
数字输出模块
IOLink 主站端口
传感器电源

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	4
	工作电压	12V~36V
