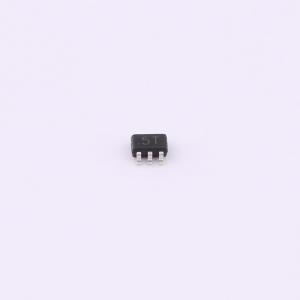

温馨提醒：图片仅供参考，商品以实物为准
NUP4202W1T2G
单向TVS 5V截止 峰值脉冲电流：4.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：单向四线ESD保护。 峰值脉冲功率：60W (tp = 8 / 20μs)。 工作电压：5V。 超低电容：0.6pF（典型值，I/O-GND）。 超低泄漏：nA级别。 最多保护4条数据线和1条电源线。应用：显示器和平板显示器。 机顶盒和数字电视
- 品牌名称
- DOWO(东沃)
- 商品型号
- NUP4202W1T2G
- 商品编号
- C22390024
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.032783克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF |
商品特性
- 四线单向ESD保护
- 60瓦峰值脉冲功率（tp = 8/20μs）
- 工作电压：5V
- 超低电容：典型值0.6pF（I/O - GND）
- 超低泄漏：纳安级
- 最多可保护4条数据线和1条电源线
- 低钳位电压
- IEC 61000 - 4 - 2 ±15kV接触放电 ±20kV空气放电
- IEC 61000 - 4 - 5（雷击）4.5A（8/20μs）
应用领域
- 显示器和平板显示器
- 机顶盒和数字电视
- 视频图形卡
- 数字视频接口（DVI）
- 笔记本电脑
- PCI Express和串行SATA端口
