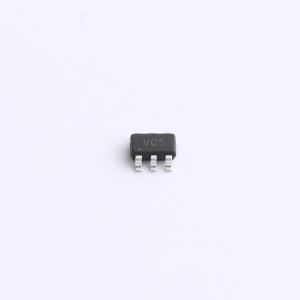

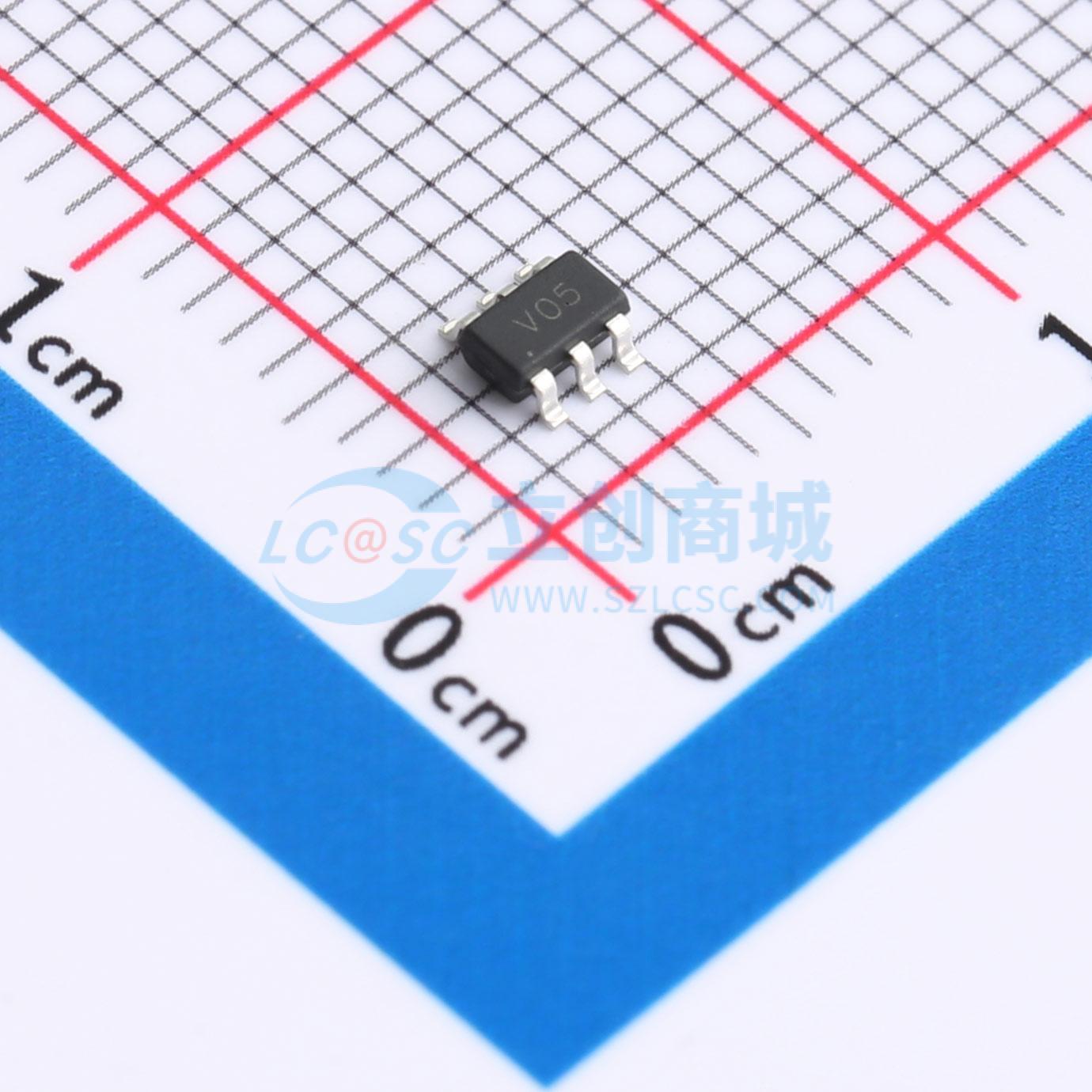

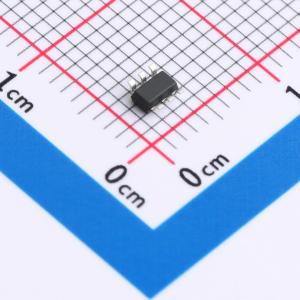

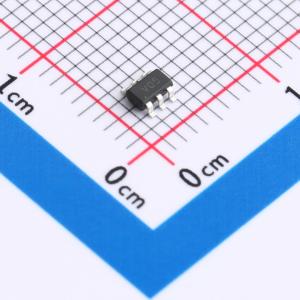

USBLC6-4SC6
单向TVS 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：单向ESD保护四线。 峰值脉冲功率60W（tp = 8/20μs）。 工作电压：5V。 低钳位电压。 低泄漏电流。 超低电容：0.6pF（典型值）。应用：USB 2.0。 10/100/1000以太网
- 品牌名称
- DOWO(东沃)
- 商品型号
- USBLC6-4SC6
- 商品编号
- C22390027
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.036333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF；0.3pF |
商品特性
- 四线单向ESD保护
- 60瓦峰值脉冲功率（tp = 8/20μs）
- 工作电压：5V
- 低钳位电压
- 低漏电流
- 超低电容：典型值0.6pF
- 保护4条单向线路
- IEC 61000 - 4 - 2 接触±12kV、空气±17kV
- IEC 61000 - 4 - 5（雷击）4.5A（8/20μs）
应用领域
- USB 2.0
- 显示器和平板显示器
- 10/100/1000以太网
- 笔记本电脑
- SIM卡端口
- ATM接口
