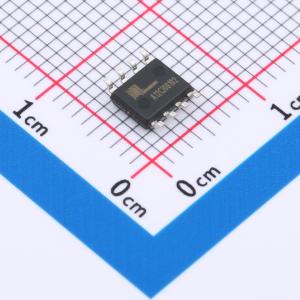

温馨提醒：图片仅供参考，商品以实物为准
6680GM-VB
N沟道 耐压:30V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SOP8；N—Channel沟道,30V；13A；RDS(ON)=8mΩ@VGS=10V,VGS=±20V；Vth=1~3V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- 6680GM-VB
- 商品编号
- C22389831
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 8mΩ@10V；11mΩ@4.5V | |
| 耗散功率(Pd) | 4.1W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15nC@10V | |
| 输入电容(Ciss) | 800pF | |
| 反向传输电容(Crss) | 73pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 165pF |
商品特性
- 沟槽功率MOSFET
- 100%进行栅极电阻（Rg）测试
- 100%进行非钳位感性开关（UIS）测试
- 符合RoHS指令2002/95/EC
应用领域
- 笔记本电脑系统电源-低电流DC/DC转换器
