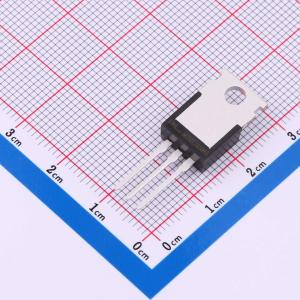

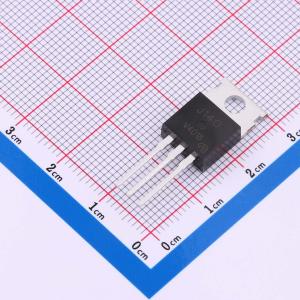

温馨提醒：图片仅供参考，商品以实物为准
2SJ140-VB
P沟道 耐压:60V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TO220；P—Channel沟道,-60V；-40A；RDS(ON)=62mΩ@VGS=10V,VGS=20V；Vth=-1~-3V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- 2SJ140-VB
- 商品编号
- C22388980
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 62mΩ@10V | |
| 阈值电压(Vgs(th)) | 3V@250uA | |
| 栅极电荷量(Qg) | 13nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.3nF | |
| 反向传输电容(Crss) | 90pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 120pF |
商品特性
- 沟槽功率MOSFET
- 结温150 °C
- PWM优化
- 100%进行栅极电阻（Rg）测试
- 符合RoHS指令2002/95/EC
应用领域
- 初级侧开关
