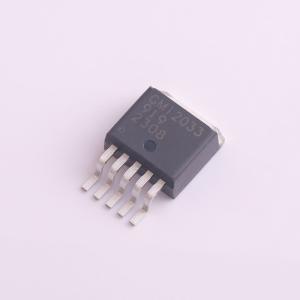

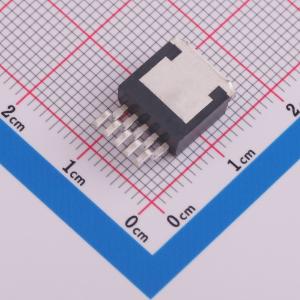

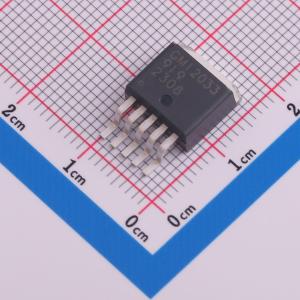

GM12033AHZ-33-RL
高精度低噪声3A LDO稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GM12033是一款高PSRR和低噪声、低压差线性稳压器(LDO)，非 常适合为高速通信、视频、医疗或测试和测量应用等噪声敏感型组件 供电。字信号处理器(DSP))，GM12033 所具备的高精度(在线 路、负载和温度范围内可达1%)、快速瞬态响应性能和软启动能力 可确保实现出色的系统性能。
- 商品型号
- GM12033AHZ-33-RL
- 商品编号
- C22388355
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 42dB@(500kHz) | |
| 压差 | 220mV@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 18uA | |
| 噪声 | 30uVrms | |
| 特性 | 带使能；软启动 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
GM12033 是一款低噪声、低压差线性稳压器 (LDO)，可提供 3A 输出电流，最大压降仅为 220mV。该器件提供两种输出电压范围。GM12033 的输出电压可通过外部电阻分压器在 0.5V 至 5.15V 范围内进行调节，同时还提供固定输出电压版本。 GM12033 集低噪声、高 PSRR 和高输出电流能力等特性于一体，非常适合为高速通信、视频、医疗或测试和测量应用等噪声敏感型组件供电。GM12033 高性能的输出品质，可抑制电源产生的相位噪声和时钟抖动，因此它非常适合为高性能串行器和解串器 (SerDes)、模数转换器 (ADC)、数模转换器 (DAC) 和射频组件供电。该器件具备快速负载瞬态响应的性能和大于 5V 的输出能力，尤其适合射频放大器使用。 对于需要以低输入和低输出电压运行的数字负载（例如专用集成电路 (ASIC)、现场可编程门阵列(FPGA) 和数字信号处理器 (DSP)），GM12033 所具备的高精度（在线路、负载和温度范围内可达 1%）、快速瞬态响应性能和软启动能力可确保实现出色的系统性能。 外部使能控制和电源良好指示功能够更容易的进行时序控制。GM12033 采用 5 引脚 TO - 263 封装，结温范围为 TJ = -40°C to +125°C。
商品特性
- 低压差：3A 电流时为 220mV（最大值）
- 线路、负载和全温度范围内的精度为± 1%
- 输出电压噪声：30μV RMS/0.5Vour
- 输入电压范围：1.5V 至 6.5V
- 输出电压范围：
- 可调节工作电压范围：0.5V 至 5.15V
- 固定工作电压范围：3.3V
- 电源纹波抑制：42dB/500kHz
- 快速负载瞬态响应
- 输出使能控制
应用领域
- 远程无线电单元
- 有源天线系统 mMIMO
- 超声波扫描仪
- 现场仪表
- 传感器、成像和雷达
