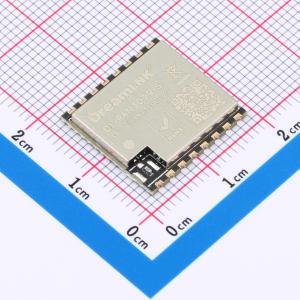

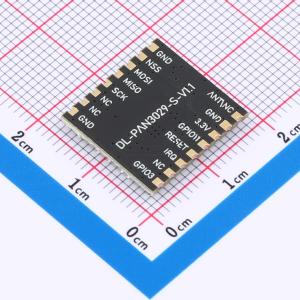

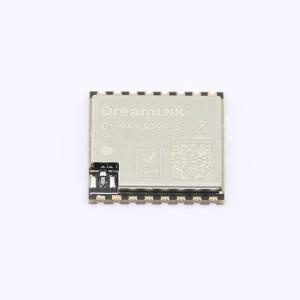

DL-PAN3029-S-868S

pan3029模块代替 lora模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: pan3029代替 lora模块，868模块，chirpiot模块，接收发射双向收发一体，频率868MHz，pan3029远超越sx1276、sx1278、llcc68，高灵敏度可达-141dBm,抗干扰性能强，空旷远距离6km，速率：0.15~62.5Kbps。带屏蔽盖防静电抗干扰辐射更强，专为远距离、低带宽、低功耗、大量连接、组网灵活的物联网应用而设计，因此被广泛部署在智慧安防、智能家居和楼宇、智能抄表、智慧农业、工业控制等多个垂直行业。专为远距离、低带宽、低功耗、大量连接、组网灵活的物联网应用而设计，因此被广泛部署在智慧安防、智能家居和楼宇、智能抄表、智慧农业、工业控制等多个垂直行业。ChirpWAN套件包含网关 DL-GW-P30、终端SPI模组DL-PAN3028-S 、终端AT指令模组DL-P3028MPA、DL-P3028M以及演示终端DL-DB-USB001。
品牌名称: DreamLNK(骏晔科技)
商品型号: DL-PAN3029-S-868S
商品编号: C22388400
商品封装: SMD,17.1x16.1mm
包装方式: 托盘
商品毛重: 3克(g)

商品参数

商品概述

DL-PAN3029-S是基于磐启微公司的射频芯片PAN3029设计的无线射频模块。该模块电源采用芯片集成DCDC工作方式使各个模式功耗更低，内置温补晶体，有效降低温飘，传输更稳定。具有体积小、低功耗、抗干扰性强及远距离等的特点。 DL-PAN3029-S采用新一代Chirp-IoT调制技术，抗干扰能力强、传输距离比传统调制方式更远，发射功率大小可通过软件配置，最大功率可达+20dBm。接收具有-141dBm的高灵敏度，同时电流小于5.9mA。帧结构增加了MAPM功能，接收到非本身地址的数据帧可以直接丢弃进入休眠，进一步优化接收节点端的设备功耗，非常适合用于接收电池供电及长距离通信，解决了传统设计方案无法同时兼顾距离、抗干扰和功耗的问题。

商品特性

Chirp-IoT调制方式
芯片支持频段范围408~565MHz，816~1080MHz；设计频段：(使用推荐的频段范围才能最大化性能)408~565MHz——433M模块；816~1080MHz——868/915M模块
工作电压: 2~3.6V，稳定电压≥2.4V，可输出最大功率支持带宽：62.5KHz、125KHz、250KHz、500KHz
支持SF因子：5 - 12；支持码率：4/5，4/6，4/7，4/8；支持快速自动信道检测(CAD)；支持低速率模式
可选无源/温补晶体；支持3/4线SPI配置接口
工作温度：-40~85°C

应用领域

无线自动抄表（水表、电表、气表）
超远距离数据通讯
智能家居系统
工业控制器、传感器
农业自动化解决方案
智能停车系统
汽车行业应用
供应链物流
智能安防监控
智能楼宇自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	工作电压	2V~3.6V
	接收电流	5.6mA
	发送电流	110mA
	接收灵敏度	-141dBm
	工作温度	-40℃~+85℃

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	868MHz
	发射功率	20dBm
	接口类型	SPI
