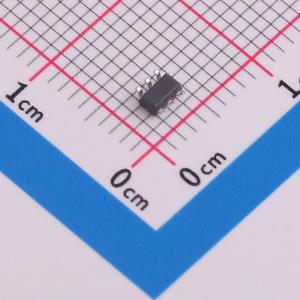

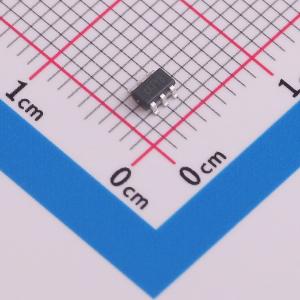

温馨提醒：图片仅供参考，商品以实物为准
SY7072AABC
高效2A谷底电流同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY7072A是一款高效的同步升压转换器,适用于单节锂离子或锂聚合物电池,或多节碱性镍镉或镍氢电池供电的应用。它可以将输入电压从0.85V提升到5.5V,最大输出电流为2A。该芯片采用NMOS作为主开关,PMOS作为同步开关。在关机模式下,SY7072A可以断开输出与输入的连接。当输入电压超过调节输出电压时,SY7072A会自动进入旁路模式。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY7072AABC
- 商品编号
- C22386819
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.393333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 850mV~5.5V | |
| 输出电压 | 1.8V~5.5V | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 5uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SY7072A 是一款高效、同步升压型 Boost 转换器，专为单节锂离子或锂聚合物电池，或两节至三节碱性镍镉或镍氢电池供电的应用而设计。它能够对低至 0.85V 的输入电压进行转换。主开关采用 NMOS，同步开关采用 PMOS。在关断模式下，SY7072A 可将输出与输入断开。当输入电压超过稳压输出电压时，SY7072A 会自动进入旁路模式。
商品特性
- 最低输入电压 0.85V
- 输出电压可在 1.8V 至 5.5V 之间调节
- 最小谷值电流限制为 2A
- 典型静态电流为 5μA
- 关断时负载断开
- 输出电压为 3.3V 时，低 RDS(ON)（主开关/同步开关）：100/170mΩ
- 输出过压保护（OVP）
- 符合 RoHS 标准且无卤素
- 当 VIN ≥ VOUT 时自动进入旁路模式
- 采用紧凑的 SOT23-6 封装
应用领域
- 所有单节锂电池或双节电池供电的产品，如 MP3 播放器、个人数字助理（PDA）及其他便携式设备
