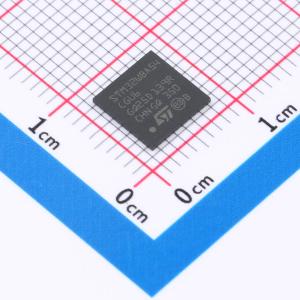

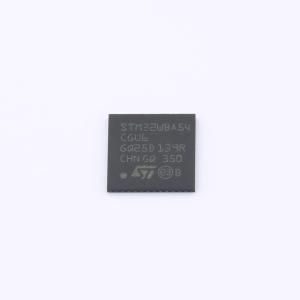

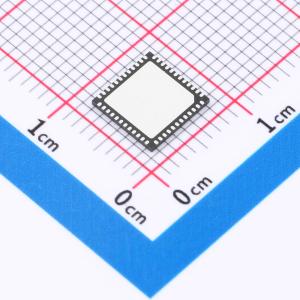

温馨提醒：图片仅供参考，商品以实物为准

STM32WBA54CGU6

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：包含意法半导体最先进的专利技术。超低功耗无线电：2.4 GHz 无线电，RF 收发器支持蓝牙低功耗规范 5.4、IEEE 802.15.4-2015 PHY 和 MAC，支持 Thread、Matter 和 Zigbee 专有协议。接收灵敏度：蓝牙低功耗 1 Mbps 时为 -96 dBm，IEEE 802.15.4 250 kbps 时为 -97.5 dBm。可编程输出功率，+10 dBm，步长 1 dB。支持外部功率放大器。等时通道（Auracast/单播）、AOA/AOD、长距离。数据包流量仲裁。集成巴伦以减少物料清单
品牌名称: ST(意法半导体)
商品型号: STM32WBA54CGU6
商品编号: C22384605
商品封装: UFQFPN-48-EP(7x7)
包装方式: 托盘
商品毛重: 0.383333克(g)

商品参数

参数完善中

商品特性

包括ST最先进的专利技术
超低功耗无线电：2.4 GHz无线电，RF收发器支持蓝牙低功耗规范5.4、IEEE 802.15.4 - 2015 PHY和MAC，支持Thread、Matter和Zigbee，支持专有协议
RX灵敏度：-96 dBm（蓝牙低功耗1 Mbps），-97.5 dBm（IEEE 802.15.4 250 kbps）
可编程输出功率，+10 dBm，步长1 dB
支持外部PA
等时通道（Auracast/单播），AOA/AOD，长距离
数据包流量仲裁
集成巴伦以减少BOM
单晶体操作
适用于需要符合射频法规ETSI EN 300 328、EN 300 440、FCC CFR47 Part 15和ARIB STD - T66的系统
工作条件：1.71至3.6 V电源，-40至85/105°C温度范围
具有FlexPowerControl的超低功耗平台
具有DMA的自主外设，功能低至Stop 1模式
160 nA待机模式（16个唤醒引脚）
0.9 μA待机模式，带64 - Kbyte SRAM
6.5 μA停止模式，带64 - Kbyte SRAM
23 μA/MHz运行模式，3.3 V
无线电：Rx 4.4 mA / Tx 0 dBm时5.2 mA
嵌入式稳压器LDO和SMPS降压转换器，支持动态切换和电压缩放
Arm 32位Cortex - M33 CPU，带有TrustZone、MPU、DSP和FPU，最高运行频率100 MHz
ART加速器：8 - Kbyte指令缓存，允许从闪存0等待状态执行（频率高达100 MHz，150 DMIPS）
基准测试：1.5 DMIPS/MHz（Drystone 2.1），410 CoreMark（4.10 CoreMark/MHz）
带硬件日历、闹钟和校准的实时时钟（RTC）
时钟源：32 MHz晶体振荡器，32 kHz晶体振荡器（LSE），内部低功耗32 kHz（±5%）RC，内部低频32 kHz RC（500 ppm/°C），内部16 MHz工厂校准RC（±1%），用于系统时钟、音频和ADC的PLL
1 Mbyte闪存，带ECC，包括256 Kbytes 100k周期
128 - Kbyte SRAM，包括64 KB带奇偶校验
512 - 字节（32行）OTP
丰富的模拟外设（独立电源）：12位ADC 2.5 Msps，硬件过采样可达16位，两个超低功耗比较器
通信外设：一个SAI（串行音频接口），三个UART（ISO 7816、IrDA、调制解调器），两个SPIs，两个I2C Fm +（1 Mbit/s），SMBus/PMBus
系统外设：触摸感应控制器，最多20个传感器，支持触摸键、线性和旋转触摸传感器，一个16位高级电机控制定时器，三个16位定时器，一个32位定时器，两个低功耗16位定时器（在停止模式可用），两个Systick定时器，两个看门狗，8通道DMA控制器，在停止模式可用
Arm TrustZone和可安全的I/O、内存和外设
灵活的生命周期方案，带RDP和密码保护调试
由于唯一的引导入口和安全隐藏保护区域（HDP），具有信任根
由于嵌入式RSS（根安全服务），具有SFI（安全固件安装）
带根硬件唯一密钥（RHUK）的安全数据存储
支持TF - M的安全固件升级
两个AES协处理器，包括一个抗DPA的
公钥加速器，抗DPA
HASH硬件加速器
符合NIST SP800 - 90B的真随机数发生器
96位唯一ID
主动篡改检测
CRC计算单元
多达35个I/O（大多数5 V耐受），具有中断能力
开发支持：串行线调试（SWD），JTAG
ECOPACK2兼容封装
