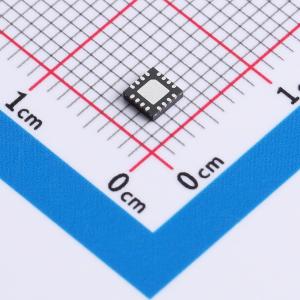

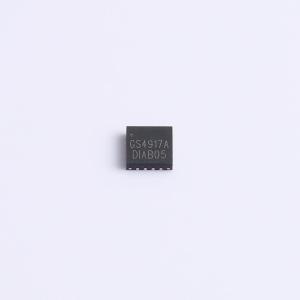

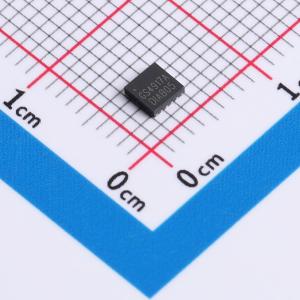

GS4917-AFR
无电容立体声耳机放大器，具备关机控制、短路和热过载保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Gainsil(聚洵)
- 商品型号
- GS4917-AFR
- 商品编号
- C22384613
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.11552克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 80mWx2@32Ω | |
| 总谐波失真+噪声(THD+N) | 0.02% | |
| 静态电流(Iq) | 2.7mA |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 100dB | |
| 电源纹波抑制比(PSRR) | 107dB | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | 使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2.7V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
GS4917是一款立体声耳机放大器，专为便携式应用设计，可在2.7V~5.5V单电源下工作。其无电容设计能够从单电源产生接地参考输出，并省去输出直流阻断电容，从而降低组件高度和成本。对于GS4917-BFR，其内部增益设定为-2V/V，可进一步减少元件数量。对于GS4917-AFR，增益可通过外部反馈电阻进行调整。该器件在5V电源下的静态电流低至2.7mA，总谐波失真加噪声低至0.02%，在5V电源、总谐波失真加噪声为0.1%的条件下，每通道可向32Ω负载提供80mW功率。其在217Hz处高达-78dB的电源抑制比允许器件在嘈杂的数字电源下工作，而无需额外的线性稳压器。该器件提供短路和热过载保护。内置关断控制也有助于实现无爆音/咔嗒声的开关控制。GS4917采用绿色QFN-3×3-16封装，工作环境温度范围为-40°C~+85°C。
商品特性
- 电源电压范围：2.7V~5.5V
- GS4917A：外部反馈增益网络；GS4917B：固定-2V/V增益
- 无电容结构
- 消除接地参考输出
- 消除输出直流阻断电容，提供平坦的频率响应
- 在5V电源、总谐波失真加噪声为0.1%的条件下，每通道可向32Ω负载提供80mW功率
- 总谐波失真加噪声 = 0.02%
- 高电源抑制比：-78dB
- 静态电流：2.7mA
- 关断控制
- 短路和热过载保护
- 欠压锁定功能
- 通过差分输入增强噪声消除能力
- 工作温度：-40°C~+85°C
- 采用绿色QFN-3×3-16封装
应用领域
- 智能手机
- 笔记本电脑
- 便携式音频设备
- 个人数字助理
