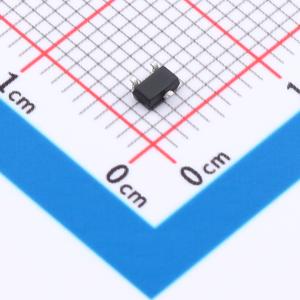

温馨提醒：图片仅供参考，商品以实物为准
TPL810F33-3TR
TPL810F33-3TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL810F33-3TR
- 商品编号
- C22382169
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.039648克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 24V | |
| 输出电压 | 3.3V | |
| 输出电流 | 180mA | |
| 电源纹波抑制比(PSRR) | 73dB@(100Hz) | |
| 压差 | 200mV@(50mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | 70uVrms | |
| 特性 | 软启动；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPL810系列产品是高性能、低压差线性稳压器。该系列产品支持最高24 V的输入电压和180 mA的输出电流，具有低静态电流和高电源抑制比（PSRR）。使用2.2 μF至22 μF的输出电容时，TPL810系列产品性能稳定，建议使用4.7 μF的陶瓷电容。 TPL810系列产品在100 Hz时的PSRR高达73 dB。这一特性使TPL810系列产品非常适合前级电源噪声较大的对电源敏感的应用。2 μA的超低静态电流使TPL810系列产品成为电池供电便携式设备的理想选择。限流和热过载保护电路提高了重载条件下的可靠性。 TPL810系列产品提供2.8 V至5 V的固定输出电压选项，以及1.2 V至15 V的可调输出电压，在工作条件下电压精度为±2%。TPL810系列产品在-40℃至+125℃的结温范围内性能有保障。
商品特性
- 宽输入电压范围：3.6 V至24 V
- 室温下输出精度为±1%
- 固定输出：2.8 V、3 V、3.3 V和5 V
- 可调输出：1.2 V至15 V
- 超低静态电流：2 μA
- 最大输出电流：180 mA
- 低压差电压：50 mA时为200 mV
- 高PSRR：100 Hz时为73 dB
- 限流和热保护
- 使用2.2 μF至22 μF的低等效串联电阻（ESR）陶瓷电容时性能稳定
- 软启动功能可在启用时限制输入电流浪涌
- 热关断保护
- 结温范围：-40℃至+125℃
- 封装形式：SOT89 - 3、SOT23 - 5、SOT23 - 3
应用领域
- 电池供电的手持设备
- 销售点（POS）设备和电动工具
- 仪表和烟雾探测器
- 工业控制
- 无线和物联网模块
