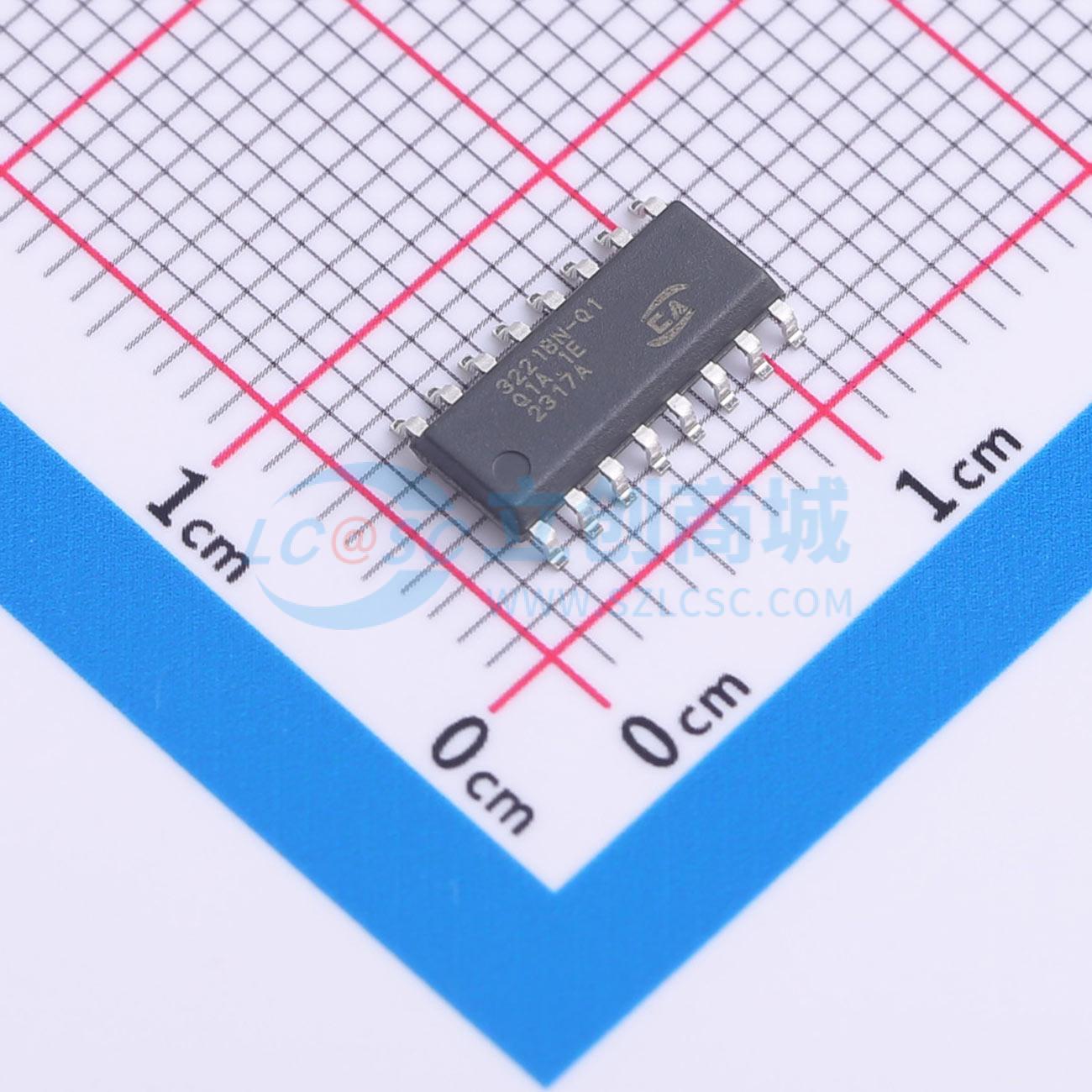

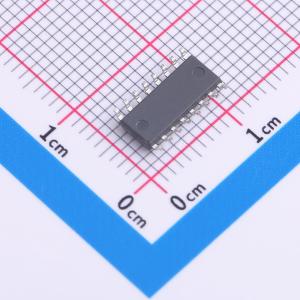

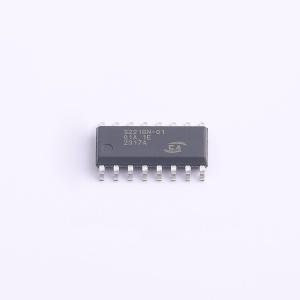

温馨提醒：图片仅供参考，商品以实物为准

CA-IS3221BN-Q1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CA-IS322x 系列器件是一系列双通道隔离式栅极驱动器，灌电流能力为 6A，拉电流峰值可达 5A。这些器件开关时间极快，同时具有较短的传播延迟（典型值为 56ns）和较小的脉冲宽度失真，非常适合在各种逆变器、隔离电源或电机控制应用中驱动频率高达 5MHz 的功率 MOSFET、IGBT 或碳化硅（SiC）晶体管。所有器件均采用芯安诺（Chipanalog）专有的电容隔离技术，集成了数字电流隔离功能
品牌名称: Chipanalog(川土微)
商品型号: CA-IS3221BN-Q1
商品编号: C22381704
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.304064克(g)

商品参数

商品概述

CA-IS322x 系列产品为双通道、隔离型栅极驱动器，可提供 6A 峰值灌电流、5A 峰值拉电流驱动。这些器件支持高速切换，结合器件的超低传输延时(56ns，典型值)、超低脉宽失真等优势，使其成为 MOSFET、IGBT、SiC 等大功率晶体管驱动的理想选择，工作频率可达 5MHz，适用于各种逆变器、隔离电源、电机驱动等应用。所有器件采用电容隔离技术，在内部集成数字隔离器。输入侧与驱动器输出侧通过二氧化硅 (SiO₂) 电容绝缘栅隔离，提供高达 3.75kV RMS (窄体 SOIC 封装)，以及最小 100V/ns 的共模瞬态抗扰度(CMTI)。此外，内部电路在二次侧(输出侧)的驱动器 A 与驱动器 B 之间提供功能隔离，可承受 1500V DC 工作电压。 CA-IS322x 系列栅极驱动器可以配置为双通道低边驱动、双通道高边驱动和半桥驱动，提供可编程死区时间。使能控制(CA-IS3222 的 EN 引脚)和禁止控制(CA-IS3221 的 DIS 引脚)允许将驱动器 A 和驱动器 B 的输出快速拉至低电平，关断外部功率晶体管。另外，当输入侧或输出侧电源未上电或开路、或低于 UVLO 门限时，或当器件处于禁用状态时，驱动器输出置于默认状态：低电平；当输入信号开路时，驱动器输出同样置于默认状态：低电平，关断外部功率管。 CA-IS322x 输入侧电源 VCC1 可接受 3V to 18V 供电范围，输出侧电源 VDD 可接受高达 25V 的供电电压。工作温度范围为 -40°C 至 +125°C。

商品特性

灵活支持多种配置：双通道低边驱动、双通道高边驱动、半桥驱动支持 6A 峰值灌电流、5A 峰值拉电流驱动
较宽的供电范围：输入侧 VCC1 可接受 3V 至 18V 供电电压范围，输出侧驱动电源 VDD 可达 25V，提供 6V、8V 和 12V 高精度 UVLO 可选
确保匹配的传输延迟：56ns(典型值)传输延迟，5ns (最大值)芯片间传输延迟偏差，14ns (最大值)脉宽失真，20ns (典型值)最小输入脉宽
可编程死区时间
-40°C 至 +125°C 工作温度范围
高度可靠的电气隔离：较长的绝缘栅寿命：> 40 年，3.75kV RMS (窄体封装)隔离耐压，较高的共模瞬态抗扰度(CMTI)：> ±100V/ns，可承受 8kV 浪涌
环保封装：窄体 SOIC16 (N)封装
安全认证：符合 DIN V VDE V0884-17: 2021-10 标准的 5300V PK 基本隔离耐压，符合 UL1577 认证，3.75kV RMS 隔离耐压 @1 分钟，AEC-Q100 认证，Grade 1 等级

应用领域

隔离型 DC-DC、AC-DC 转换器
电机控制
LED 照明
不间断电源(UPS)逆变器
HEV/EV 电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	3750
	负载类型	IGBT；MOSFET
	通道数	2
	输入侧工作电压	3V~18V
	拉电流(IOH)	5A
	灌电流(IOL)	6A

	属性	参数值
	工作温度	-40℃~+125℃@(Ta)
	传播延迟 tpLH	100ns
	传播延迟 tpHL	100ns
	输入高电平(VIH)	1.6V~2V
	输入低电平(VIL)	0.8V~1.2V
	CMTI(kV/us)	100kV/us
	驱动侧工作电压	10V~25V
