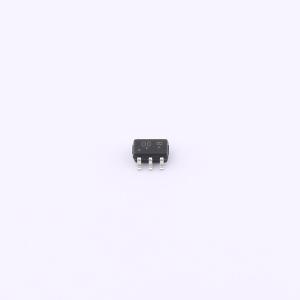

温馨提醒：图片仅供参考，商品以实物为准
S-LMUN5114DW1T1G
双偏置电阻晶体管，带单片偏置电阻网络的PNP硅表面贴装晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BRT（偏置电阻晶体管）包含一个带有由两个电阻组成的单片偏置网络的单晶体管，即一个串联基极电阻和一个基极-发射极电阻。这些数字晶体管旨在取代单个器件及其外部电阻偏置网络。BRT通过将这些单个组件集成到一个器件中来消除它们。在该系列中，两个BRT器件封装在SOT-363封装中，这对于电路板空间有限的低功耗表面贴装应用非常理想。简化电路设计，减少电路板空间，减少组件数量。有8mm 7英寸/3000单位卷带包装。产品材料符合RoHS要求。S前缀适用于汽车和其他需要独特场地和控制变更要求的应用；符合AEC-Q101标准且具备PPAP能力。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- S-LMUN5114DW1T1G
- 商品编号
- C22381725
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.027533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 187mW | |
| 晶体管类型 | PNP+NPN | |
| 直流电流增益(hFE) | 80@5.0mA,10V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | - | |
| 输出电压(VO(on)) | 200mV | |
| 输入电阻 | 13kΩ | |
| 电阻比率 | 0.21 | |
| 工作温度 | -55℃~+150℃ |
