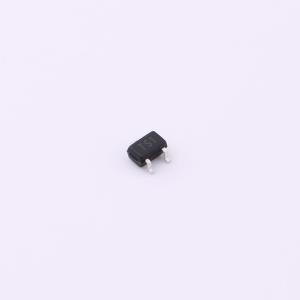

温馨提醒：图片仅供参考，商品以实物为准
BMS2301
1个P沟道 耐压:20V 电流:1.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PMOS -1.4A -20V 82mΩ
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BMS2301
- 商品编号
- C22380729
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.032333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 1.4A | |
| 导通电阻(RDS(on)) | 210mΩ@1.8V | |
| 耗散功率(Pd) | 290mW | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 640pF | |
| 反向传输电容(Crss) | 82pF | |
| 工作温度 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 120pF |
商品概述
- 先进沟槽工艺技术
- 用于超低导通电阻的高密度单元设计
- 采用SOT - 323表面贴装封装。
商品特性
- VDS = -20V
- ID = -1.4A
- VGS = -4.5V时,RDS(ON)最大值为100mΩ
- VGS = -2.5V时,RDS(ON)最大值为140mΩ
- VGS = -1.8V时,RDS(ON)最大值为210mΩ
应用领域
- PWM应用
- 硬开关和高频电路
- 电源管理
