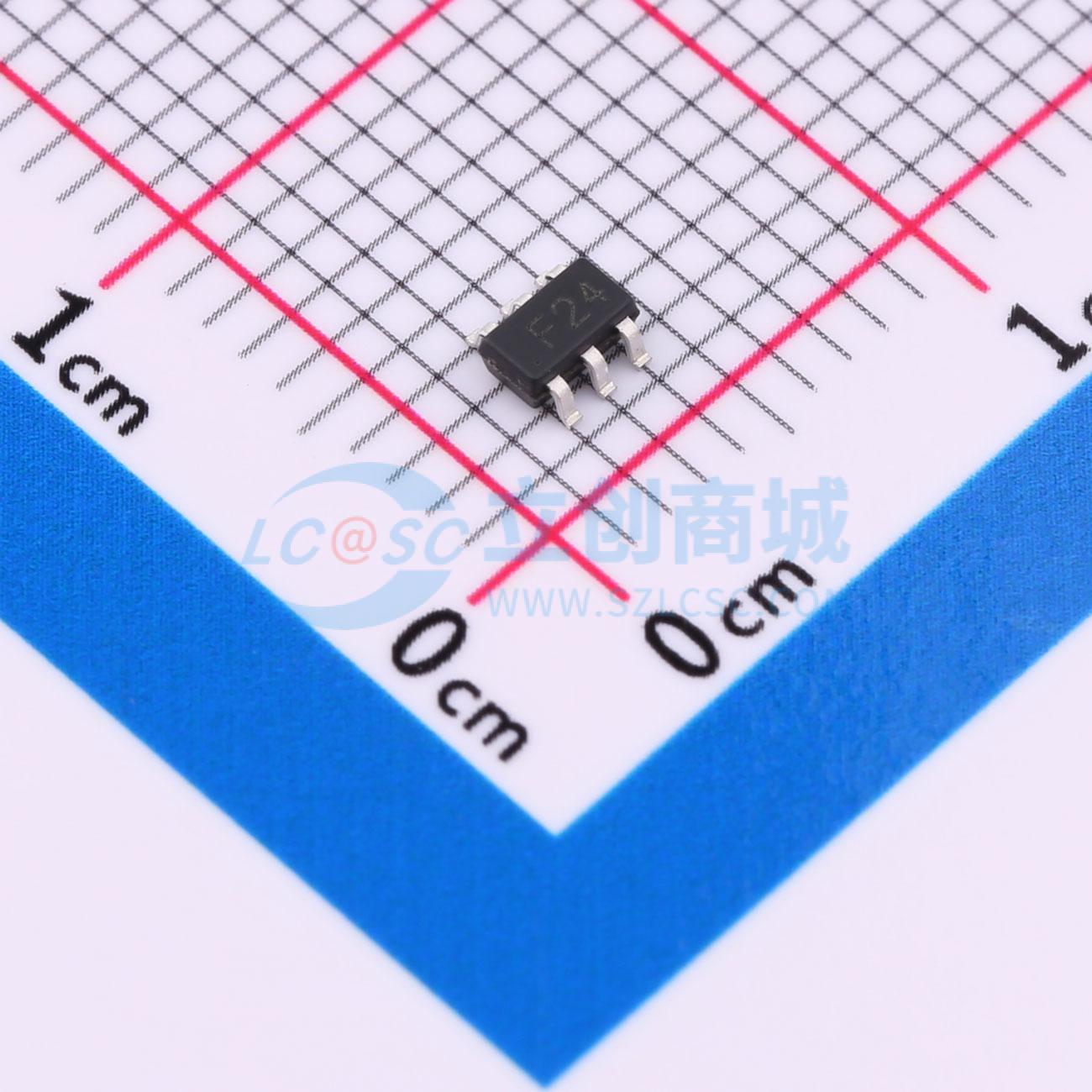

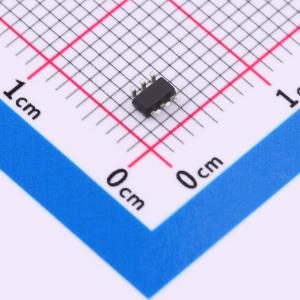

温馨提醒：图片仅供参考，商品以实物为准
BST236A242U
ESD 24V截止 峰值浪涌电流：25A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 24V 2.5pF 双路高速信号静电防护
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BST236A242U
- 商品编号
- C22380747
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.125kW@8/20us | |
| 击穿电压 | 31V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品特性
- 1125瓦峰值脉冲功率（tp = 8/20μs）
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 2.5 pF 典型值，IO 到地）
- 保护一条数据/电源线
- IEC 61000-4-2 ±30kV 接触放电；±30kV 空气放电
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）25A（8/20μs）
应用领域
- xDSL
- 便携式电子设备
- 智能手机
