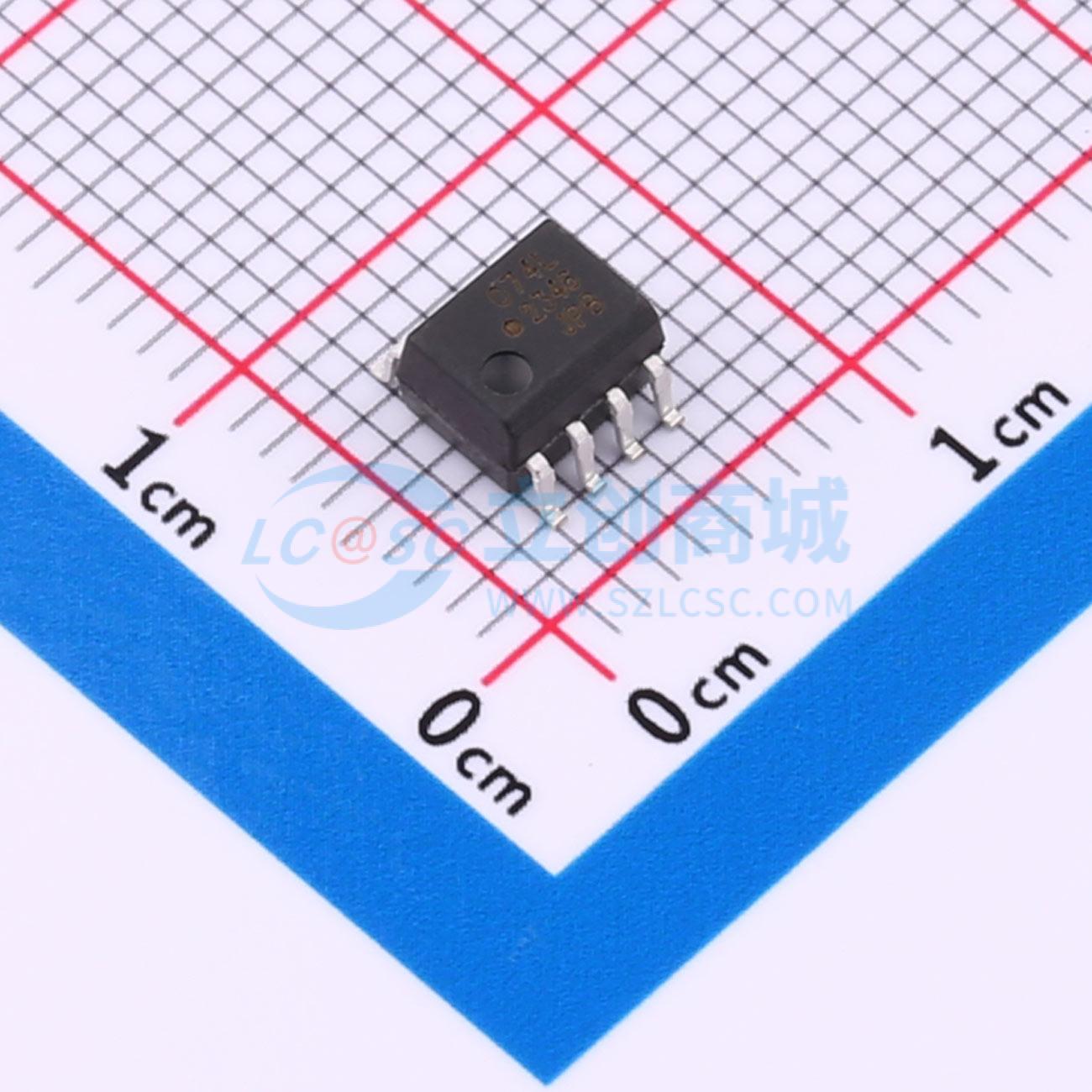

温馨提醒：图片仅供参考，商品以实物为准

ACPL-074L-000E

单通道和双通道高速15-MBd CMOS光耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是15-MBd的CMOS光耦合器，采用SOIC-8封装。该光耦合器采用最新的CMOS IC技术，以极低的功耗实现出色的性能。基本构建模块是高速LED和CMOS探测器IC。每个探测器都集成了一个光电二极管、一个高速跨阻放大器和一个带输出驱动器的电压比较器。
品牌名称: Broadcom(博通)
商品型号: ACPL-074L-000E
商品编号: C22379963
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.3克(g)

商品参数

商品概述

博通的ACPL - 071L（单通道）和ACPL - 074L（双通道）是采用SOIC - 8封装的15 MBd CMOS光耦合器。这些光耦合器采用最新的CMOS IC技术，在极低功耗下实现出色性能。ACPL - 071L和ACPL - 074L的基本组成部分是高速LED和CMOS探测器IC。每个探测器都集成了一个光电二极管、一个高速跨阻放大器和一个带输出驱动器的电压比较器。

商品特性

与+3.3V和+5V CMOS兼容
最大脉冲宽度失真30 ns
3.3V电源电压下最大传播延迟40 ns
最大传播延迟偏差30 ns
高速：最低15 MBd
最小共模抑制比10 kV/μs
温度范围 -40℃至105℃
安全和法规认证：
- UL认证：按照UL 1577标准，1分钟3750 V rms
- CSA组件验收通知#5
- IEC/EN/DIN EN 60747 - 5 - 5

应用领域

数字现场总线隔离：CAN总线、RS485、USB
多路复用数据传输
计算机外设接口
微处理器系统接口
DC/DC转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	3V~5.5V
	隔离电压(Vrms)	3.75kV
	CMTI(kV/us)	15kV/us
	传输速率	15Mbps
	通道数	2
	工作温度	-40℃~+105℃
	传播延迟 tpLH	50ns

	属性	参数值
	传播延迟 tpHL	50ns
	输入阈值电流(FH)	8.8mA
	输出电流	10mA
	耗散功率(Pd)	100mW
	正向压降(Vf)	1.5V
	直流反向耐压(Vr)	5V
	正向电流(If)	18mA
	功能特性	-
