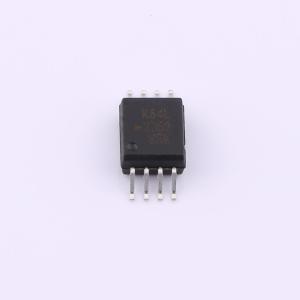

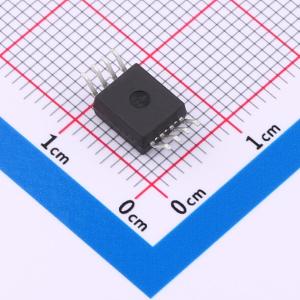

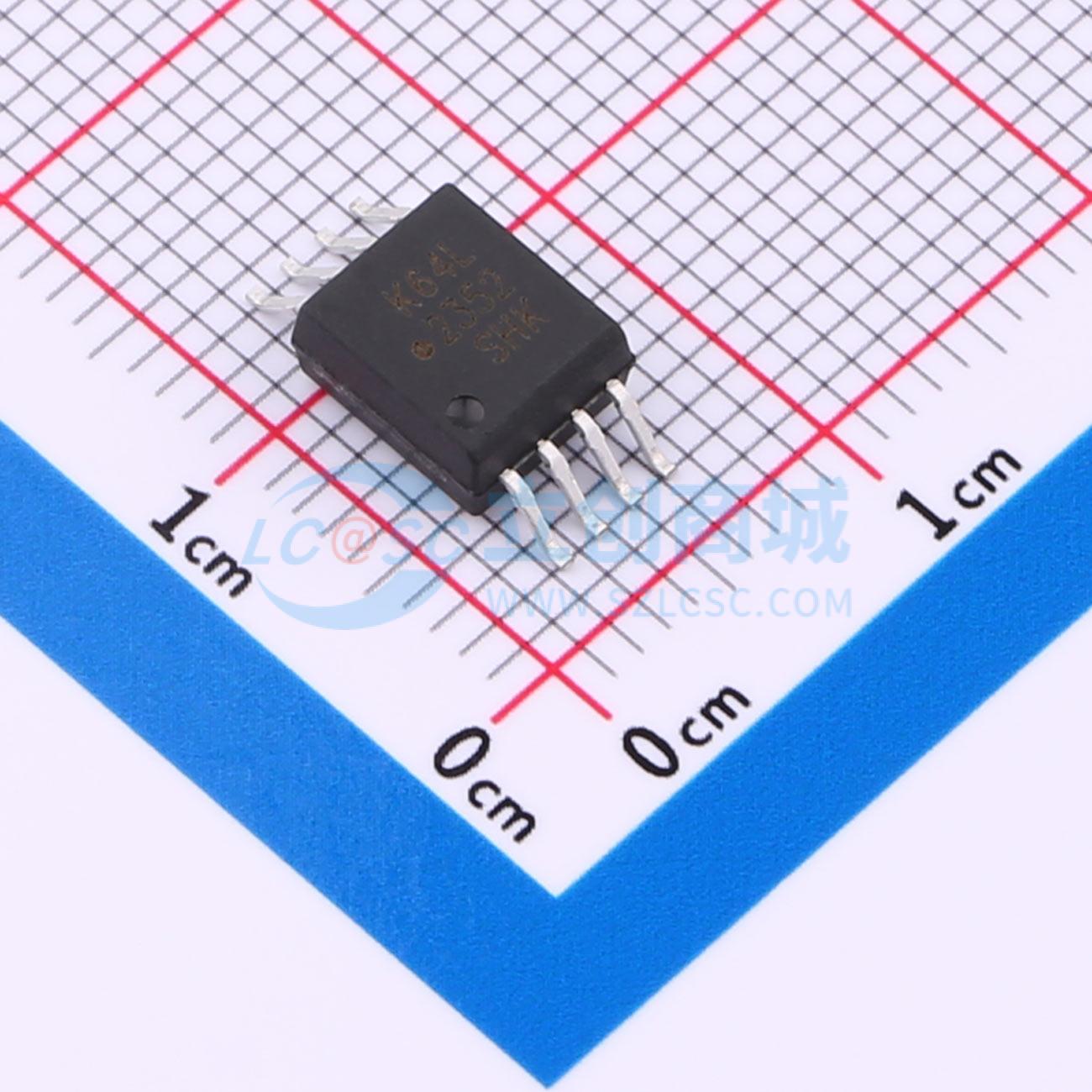

ACPL-K64L-000E

低功耗10-MBd数字CMOS光耦合器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低功耗数字光耦合器将AlGaAs发光二极管（LED）和集成高增益光电探测器相结合。光耦合器功耗低，在整个温度范围内，每通道的最大IDD电流为1.3 mA。正向LED电流低至1.6 mA，大多数微处理器可直接驱动LED。内部法拉第屏蔽提供了20 kV/μs的共模瞬态抗扰度规范。在保持TTL/CMOS兼容性的同时，实现最大的交流和直流电路隔离。光耦合器的CMOS输出具有压摆率控制功能，可在较宽的负载电容范围内控制上升和下降时间。该系列可在3.3V和5V电源电压下工作，在-40℃至+105℃的温度范围内保证交流和直流性能。这些低功耗光耦合器适用于高速逻辑接口应用。
品牌名称: Broadcom(博通)
商品型号: ACPL-K64L-000E
商品编号: C22379965
商品封装: SOIC-8-6.8mm
包装方式: 管装
商品毛重: 0.2克(g)

商品参数

商品概述

博通低功耗ACPL - x6xL数字光耦合器将AlGaAs发光二极管（LED）和集成高增益光电探测器结合在一起。该光耦合器功耗低，在整个温度范围内，每通道IDD电流最大为1.3 mA。正向LED电流低至1.6 mA，大多数微处理器可直接驱动LED。内部法拉第屏蔽提供了20 kV/μs的保证共模瞬态抗扰度规格。在保持TTL/CMOS兼容性的同时，实现了最大的交流和直流电路隔离。光耦合器的CMOS输出具有压摆率控制功能，设计用于在宽负载电容范围内控制上升和下降时间。ACPL - x6xL系列可在3.3V和5V电源电压下工作，在-40°C至 +105°C的温度范围内保证交流和直流性能。这些低功耗光耦合器适用于高速逻辑接口应用。

商品特性

低IDD电流：每通道最大1.3 mA
低输入电流：1.6 mA
内置压摆率控制输出
在VCM = 1000V时，最小共模抑制（CMR）为20 kV/μs
高速：最小10 MBd
在-40°C至 +105°C的宽温度范围内保证交流和直流性能
封装选择：SO - 5、SO - 8、拉伸SO - 6和拉伸SO - 8
安全认证：UL 1577认证，ACPL - 064L/M61L为3750Vrms（1分钟），ACPL - W61L/K64L为5000Vrms（1分钟）
CSA认证
IEC/EN/DIN EN 60747 - 5 - 5加强绝缘认证
符合RoHS标准

应用领域

通信接口：RS485、CANBus和I2C
微处理器系统接口
A/D和D/A转换器的数字隔离

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	2.7V~5.5V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	35kV/us
	传输速率	10Mbps
	通道数	1
	工作温度	-40℃~+105℃
	传播延迟 tpLH	80ns

	属性	参数值
	传播延迟 tpHL	80ns
	输入阈值电流(FH)	6mA
	输出电流	10mA
	耗散功率(Pd)	-
	正向压降(Vf)	1.3V
	直流反向耐压(Vr)	5V
	正向电流(If)	8mA
	功能特性	-
