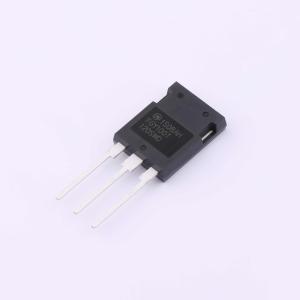

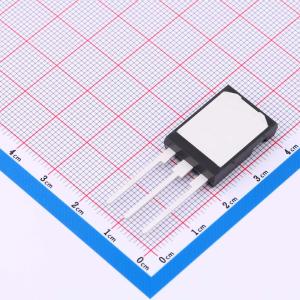

温馨提醒：图片仅供参考，商品以实物为准
FGY100T120SWD
N沟道场截止VII型IGBT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用新型场截止第7代IGBT技术和Gen7二极管，采用TO247 3引脚封装，为太阳能、UPS和ESS等各种应用中的高效运行提供低开关和传导损耗的最佳性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGY100T120SWD
- 商品编号
- C22379659
- 商品封装
- TO-247-3LD
- 包装方式
- 管装
- 商品毛重
- 8.696克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 200A | |
| 耗散功率(Pd) | 866W | |
| 输出电容(Coes) | 320pF | |
| 正向脉冲电流(Ifm) | 400A | |
| 集射极饱和电压(VCE(sat)) | 2V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 5.6V@100mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 284nC@15V | |
| 输入电容(Cies) | 8.489nF | |
| 开启延迟时间(Td(on)) | 46.4ns | |
| 关断延迟时间(Td(off)) | 168ns | |
| 导通损耗(Eon) | 3.1mJ | |
| 关断损耗(Eoff) | 1.6mJ | |
| 反向恢复时间(Trr) | 152ns | |
| 反向传输电容(Cres) | 41.4pF |
