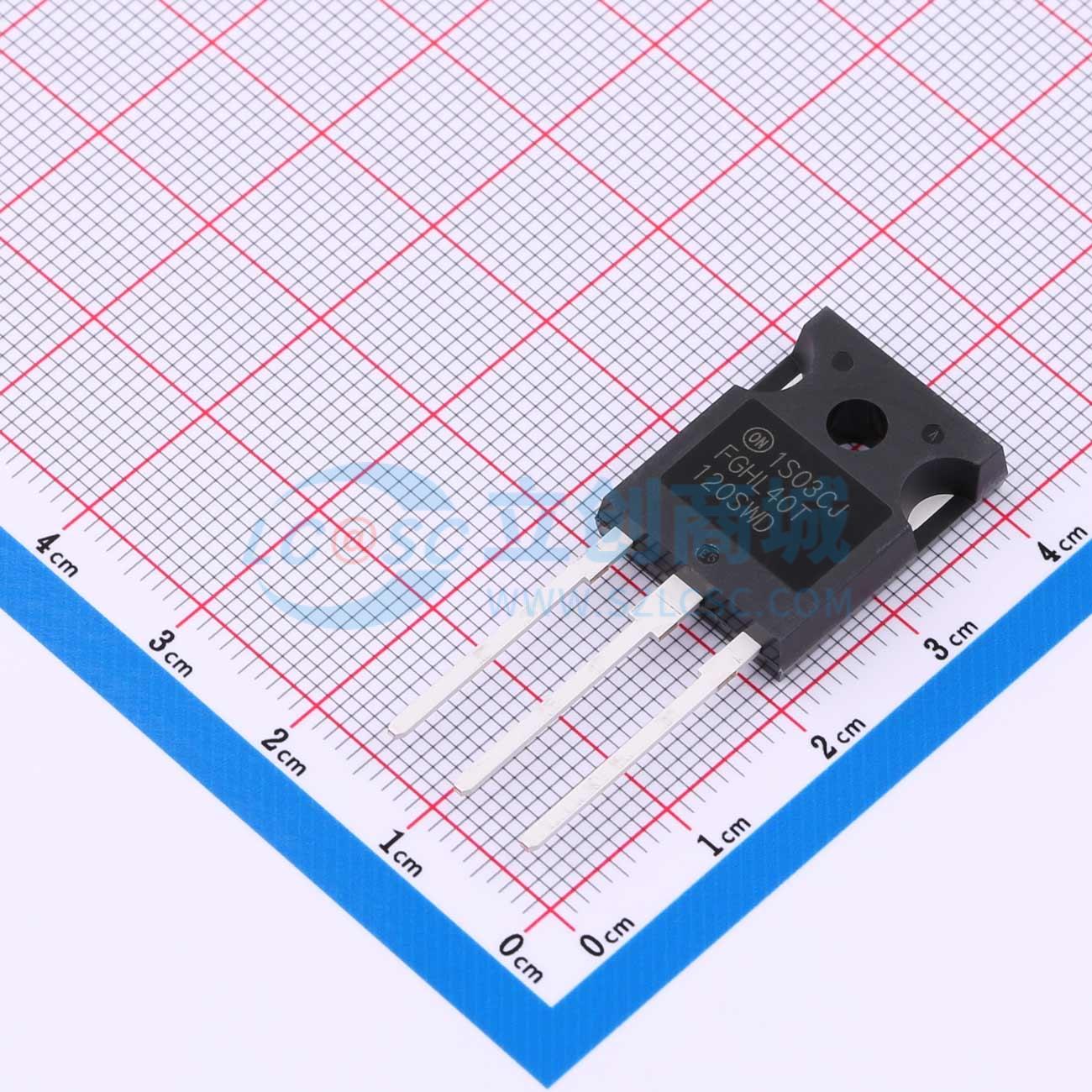

FGHL40T120SWD
1200 V、1.7 V、40 A，N沟道场截止VII型IGBT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用新型场截止第七代 IGBT 技术和 Gen7 二极管，采用 TO247 三引脚封装，为太阳能、UPS 和 ESS 等各种应用中的高效运行提供了低开关和传导损耗的最佳性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGHL40T120SWD
- 商品编号
- C22379660
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.012222克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 70A | |
| 耗散功率(Pd) | 469W | |
| 输出电容(Coes) | 139pF | |
| 正向脉冲电流(Ifm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 2V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5.6V@40mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 118nC@15V | |
| 输入电容(Cies) | 3.384nF | |
| 开启延迟时间(Td(on)) | 22.4ns | |
| 关断延迟时间(Td(off)) | 118ns | |
| 导通损耗(Eon) | 1.1mJ | |
| 关断损耗(Eoff) | 700uJ | |
| 反向恢复时间(Trr) | 13ns | |
| 工作温度 | -55℃~+175℃ | |
| 反向传输电容(Cres) | 16.2pF |
