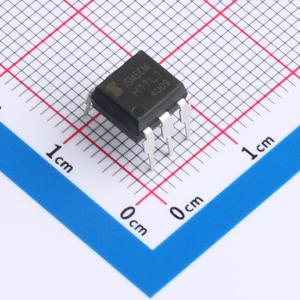

H11L1-JSM
H11L1-JSM
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输出探测器包含施密特触发器，为噪声免疫和脉冲整形提供了滞后效应。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- H11L1-JSM
- 商品编号
- C22376096
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.780667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 3V~15V | |
| 隔离电压(Vrms) | 5kV | |
| 传输速率 | 2Mbps | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 输入阈值电流(FH) | 1.6mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 250mW | |
| 正向压降(Vf) | 1.24V | |
| 直流反向耐压(Vr) | 6V | |
| 正向电流(If) | 60mA |
商品概述
H11L1系列器件具备GaAs红外发射二极管，该二极管光学耦合到高速集成电路探测器。输出探测器包含施密特触发器，为噪声免疫和脉冲整形提供了滞后效应。
商品特性
- 高数据速率，典型频率为2MHz
- 在整个电压和温度范围内无闩锁和振荡
- 兼容微处理器的驱动器
- 输出在0.4V条件下的最大灌电流为：16mA
- 保证导通/关断阈值滞后
- 宽电源电压能力，兼容常见的逻辑电平
- 温度范围： -55℃ ~ 100℃
- 紧凑型双列直插式封装
应用领域
- 逻辑到逻辑隔离器
- 可编程电流电平传感器
- 线路接收机
- 消除噪声和瞬态问题
- AC到TTL的转换
- 方波整形
- 电源数字化编程
