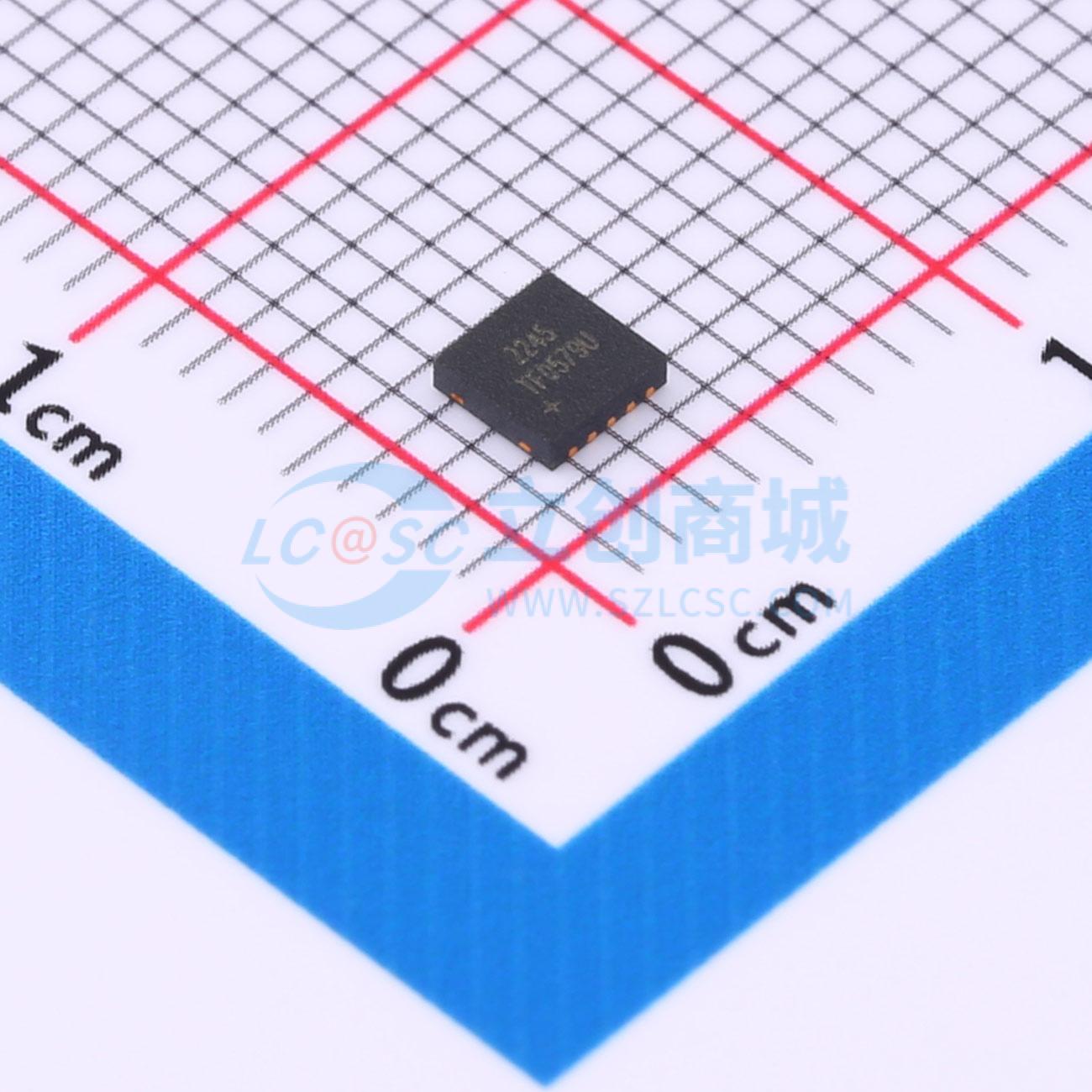

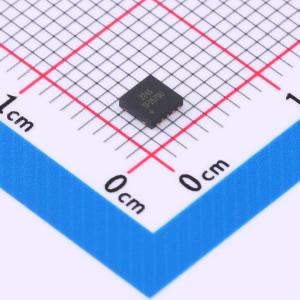

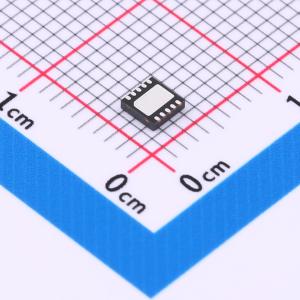

温馨提醒：图片仅供参考，商品以实物为准

TF0579U-NHP

栅极驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 100V, 单相, 内置自举二极管高低边栅极驱动器, MOSFETs或IGBTs预驱
品牌名称: TFSS(德律风根)
商品型号: TF0579U-NHP
商品编号: C22375958
商品封装: TDFN-10(3x3)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

TF0579U是一款高频栅极驱动器，能够以半桥配置驱动N沟道MOSFET。浮动高端驱动器在自举配置下可切换至100V。 TF0579U集成了一个自举二极管，大大简化了设计并减少了物料清单。 TF0579U的逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与MCU接口。高端和低端的欠压锁定（UVLO）功能可在电源丢失时保护MOSFET。此外，为保护MOSFET，交叉导通防止逻辑可防止HO和LO同时导通。快速且匹配良好的传播延迟允许更高的开关频率，从而能够使用更小的相关组件实现更小、更紧凑的功率开关设计。TF0579U采用节省空间的TDFN10封装，工作温度范围扩展至 -40℃至 +125℃。

商品特性

以半桥配置驱动两个N沟道MOSFET
集成自举二极管（BSD）
自举操作下的浮动高端驱动器，可达100V
1.5A源电流 / 2.5A灌电流输出能力
高端和低端驱动器具备欠压锁定功能
延迟匹配最大为10ns
传播延迟典型值为60ns
超低待机电流（<1μA）
逻辑输入（HIN、LIN和EN）支持3.3V
扩展温度范围：-40℃至 +125℃
节省空间的TDFN - 10 3x3mm封装

应用领域

无刷直流（BLDC）电机驱动器
电池供电的手动工具
DC/DC转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	2.5A
	拉电流(IOH)	1.5A
	工作电压	6.5V~18V

	属性	参数值
	上升时间(tr)	27ns
	下降时间(tf)	20ns
	传播延迟 tpLH	65ns
	传播延迟 tpHL	58ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	80uA
